タンクを外したついでに、エリミネーターのタンクを乗せてみました(笑)

あれっ?!カッコイイかも!!

誰かこのタンク乗せますか~?

PR

前回、ナンバープレートの取り付け場所を失ったVT1300CX。
市販品ではサイドテールブラケットが売っていますね。

しかし、テールライトはノーマルですので、サイドナンバーブラケットだけ作ります。

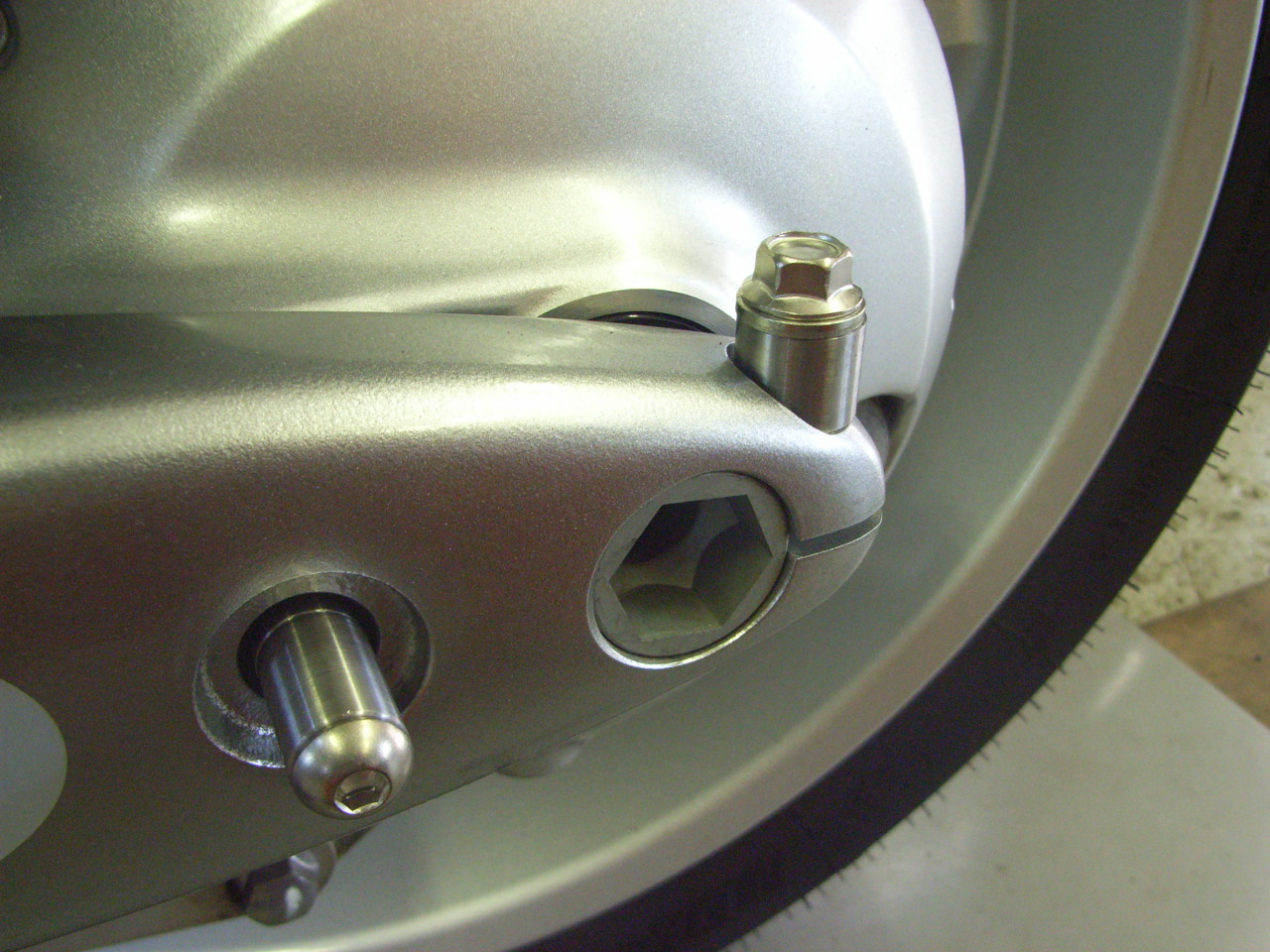

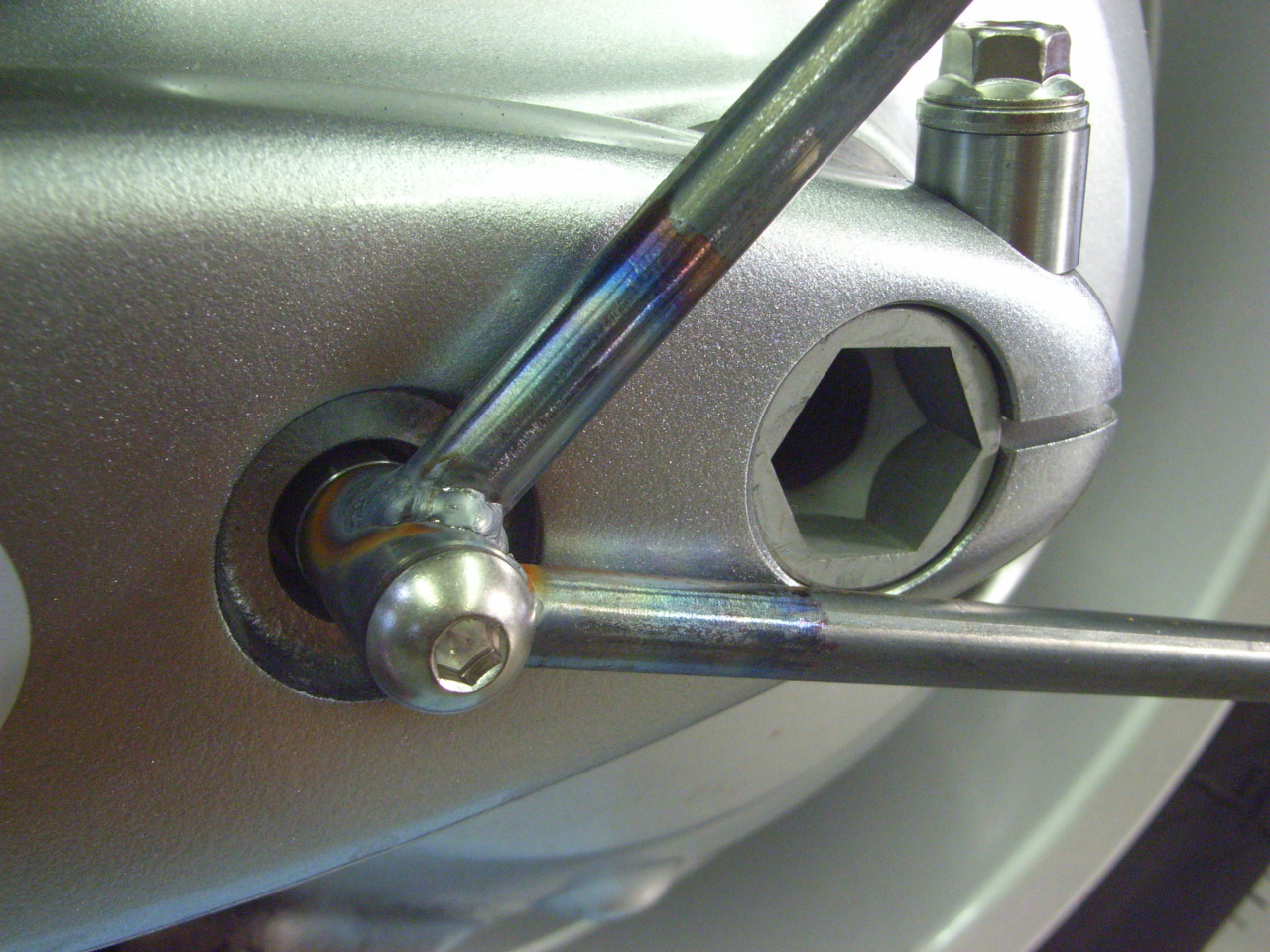

マウントに使えそうなのがアクスルを固定している縦のボルトとシャフトドライブの落下防止に使用している横のボルトの二ヶ所です。

一ヶ所だけですと、ブラケットの重みで動いてしまいますので、二ヶ所で確実に固定したいですね。

カラーを3つ作り(横は奥行きがあり脱着出来なくなってしまいますので、カラー2つ)、適切な長さのボルトを用意します。










次いで、丸棒を用意!










カラーに溶接します!

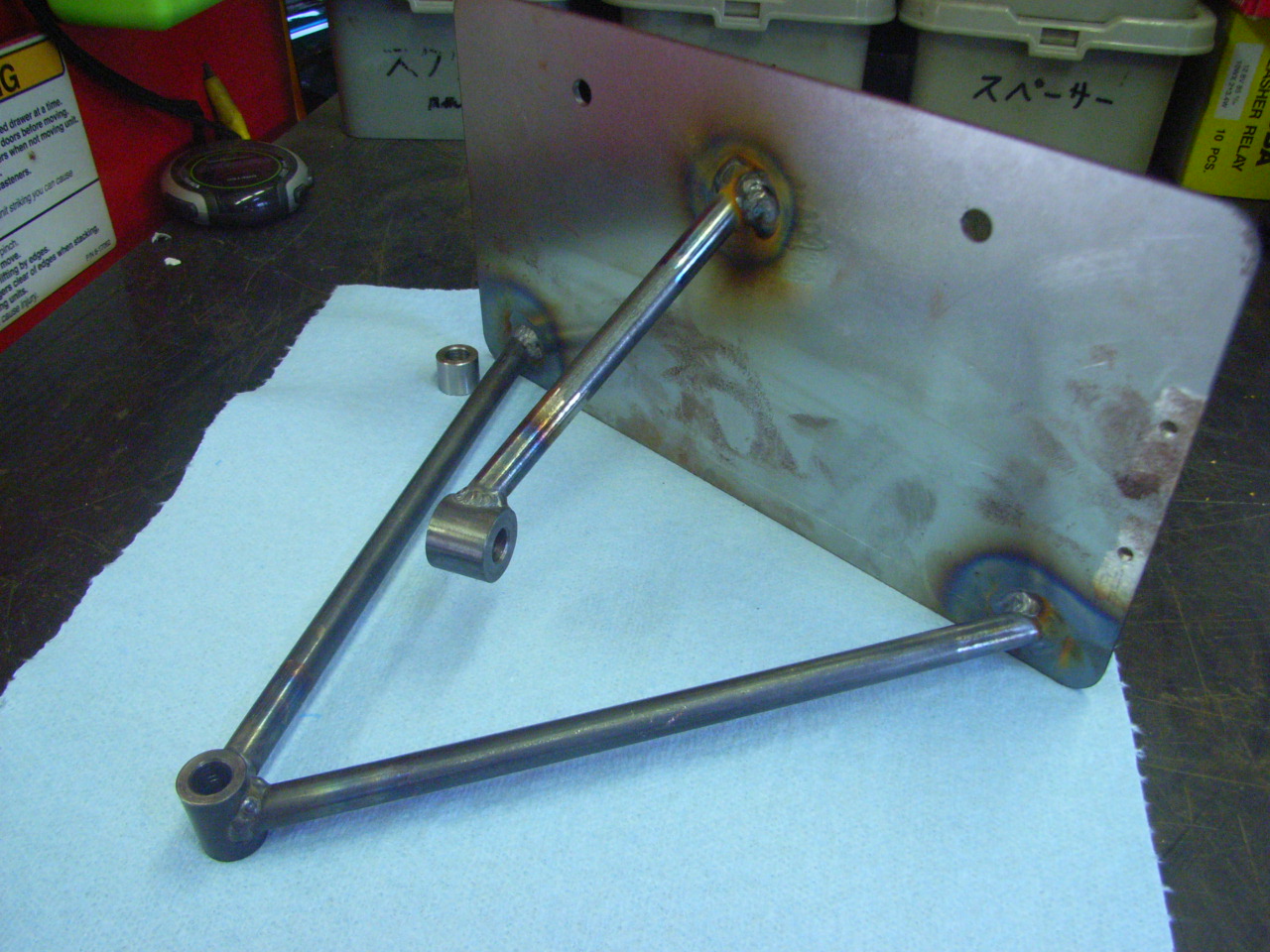

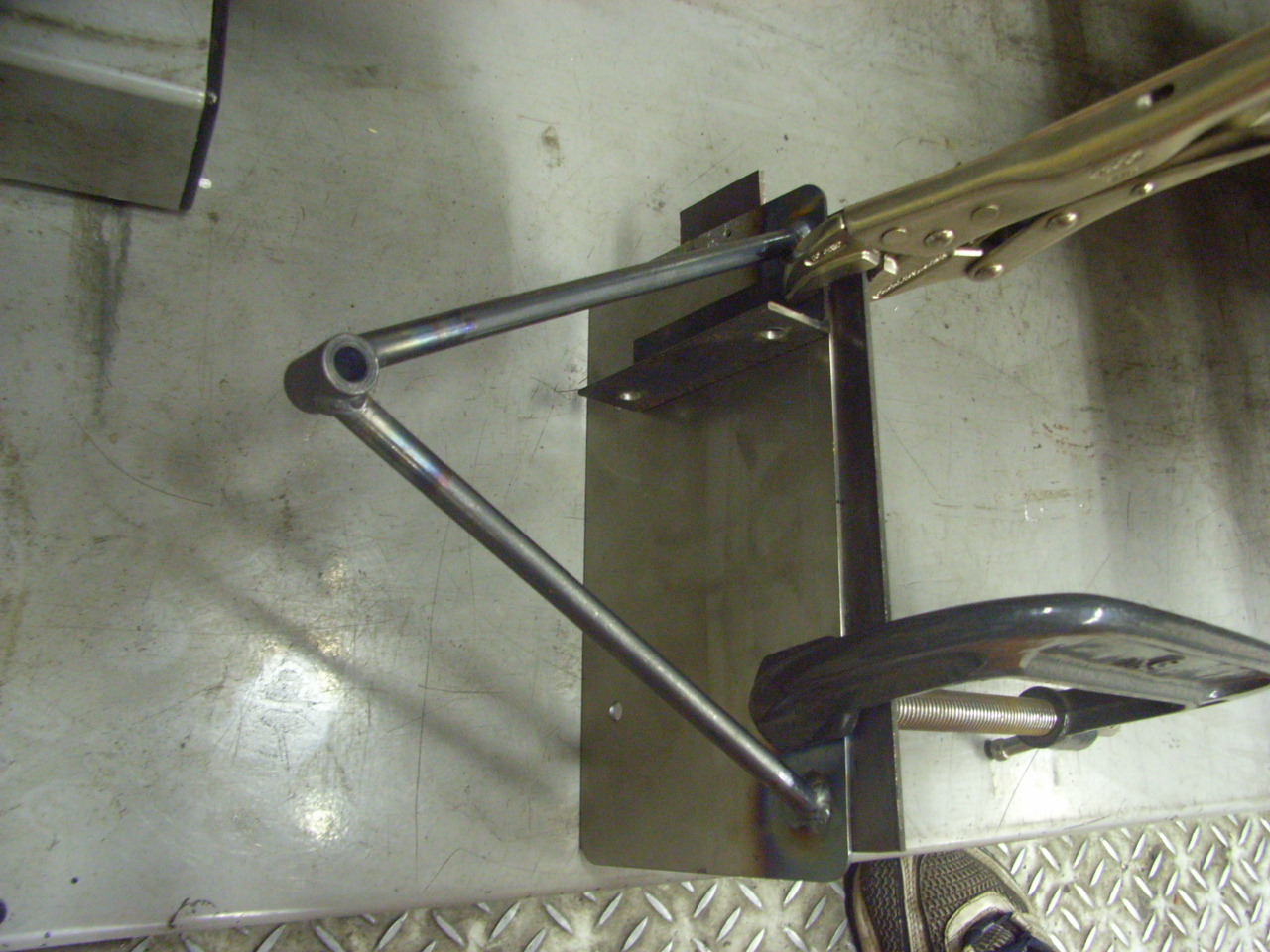

そしたら、予め作っておいたナンバーサイズピッタリのバックプレートに溶接。

溶接の熱でプレートが歪まない様に慎重に作業します。










同じ様に縦側の丸棒を溶接して出来上がり♪……ではなく

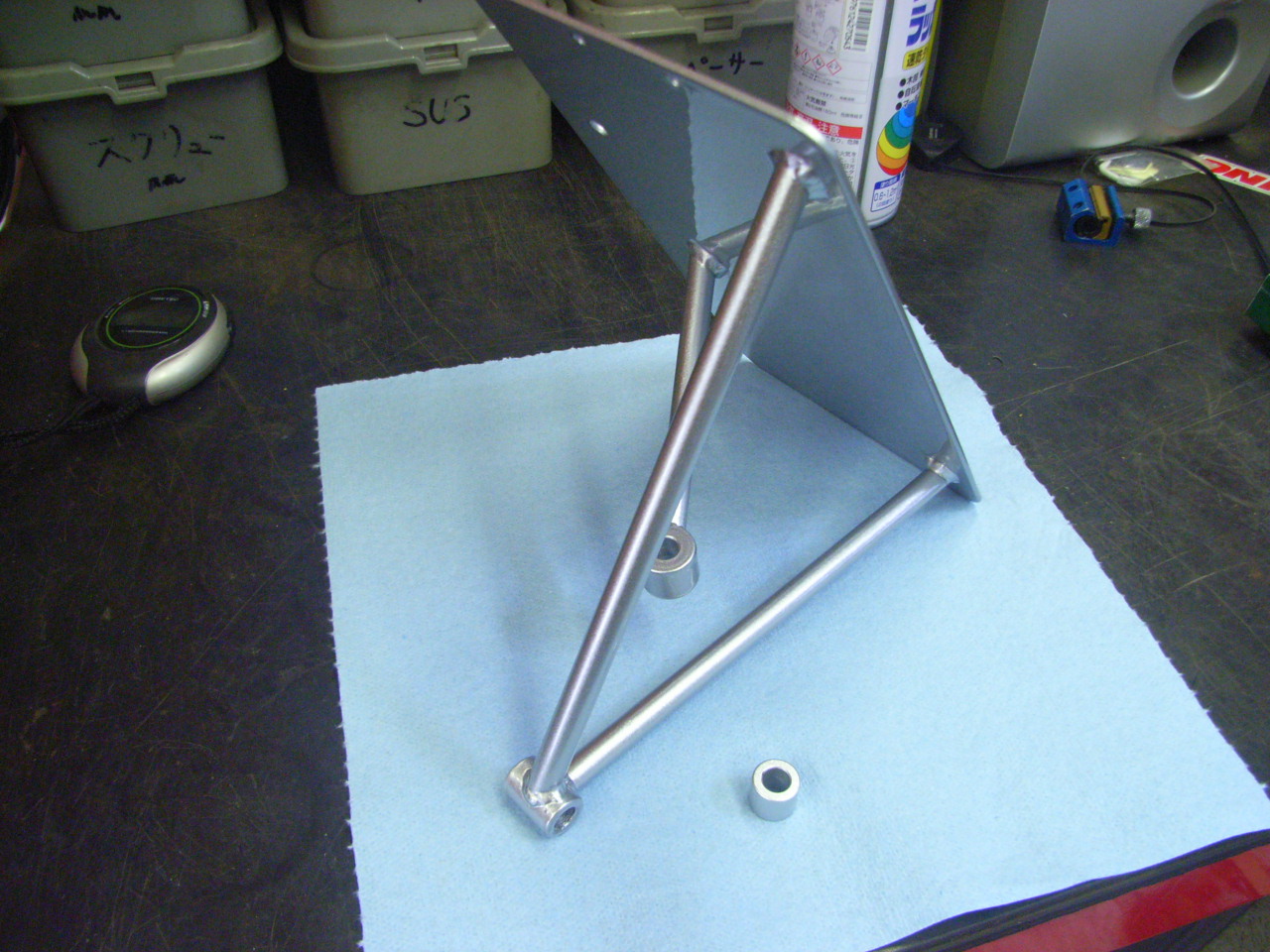

シルバーに塗装して完成!!

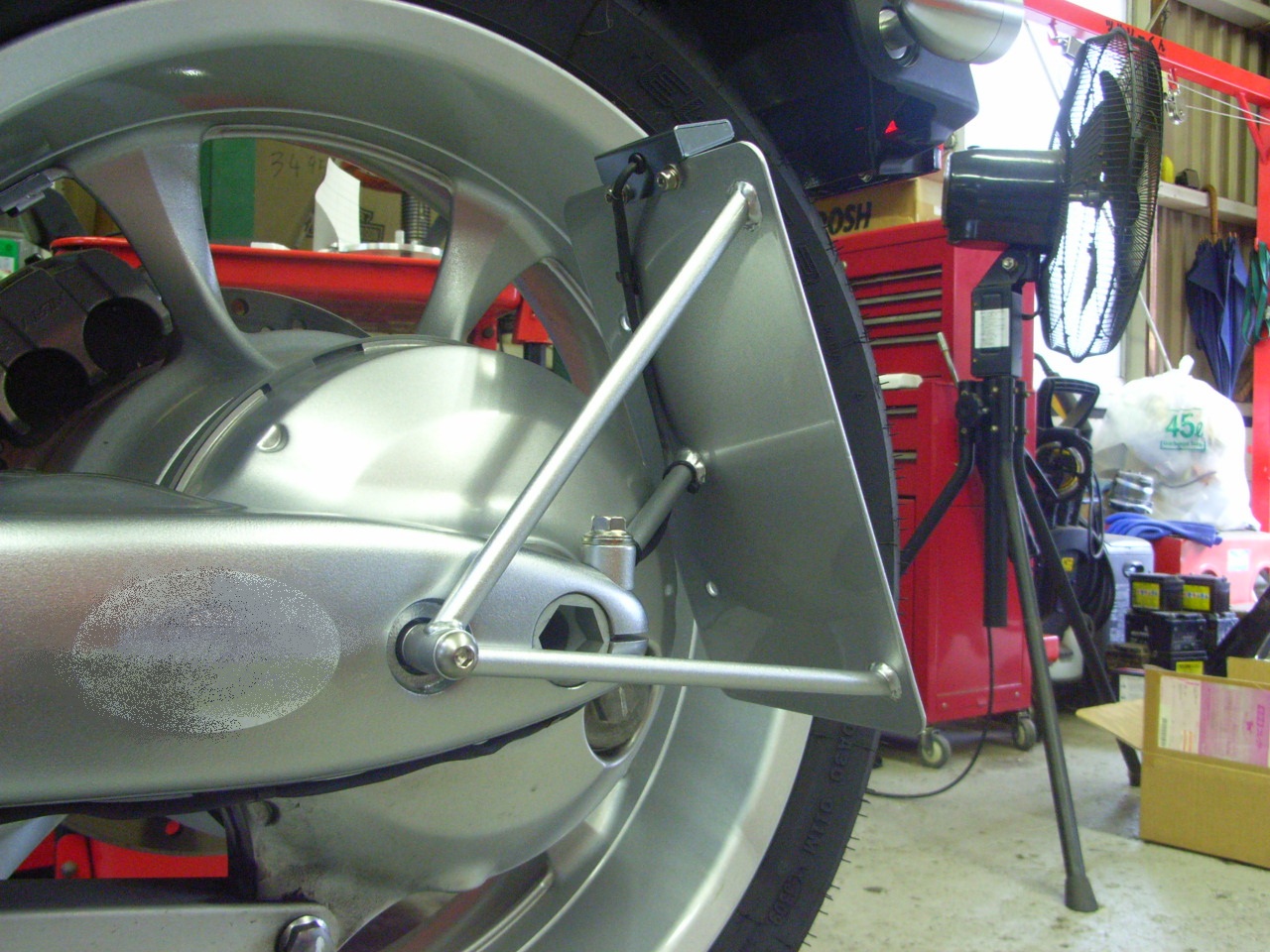

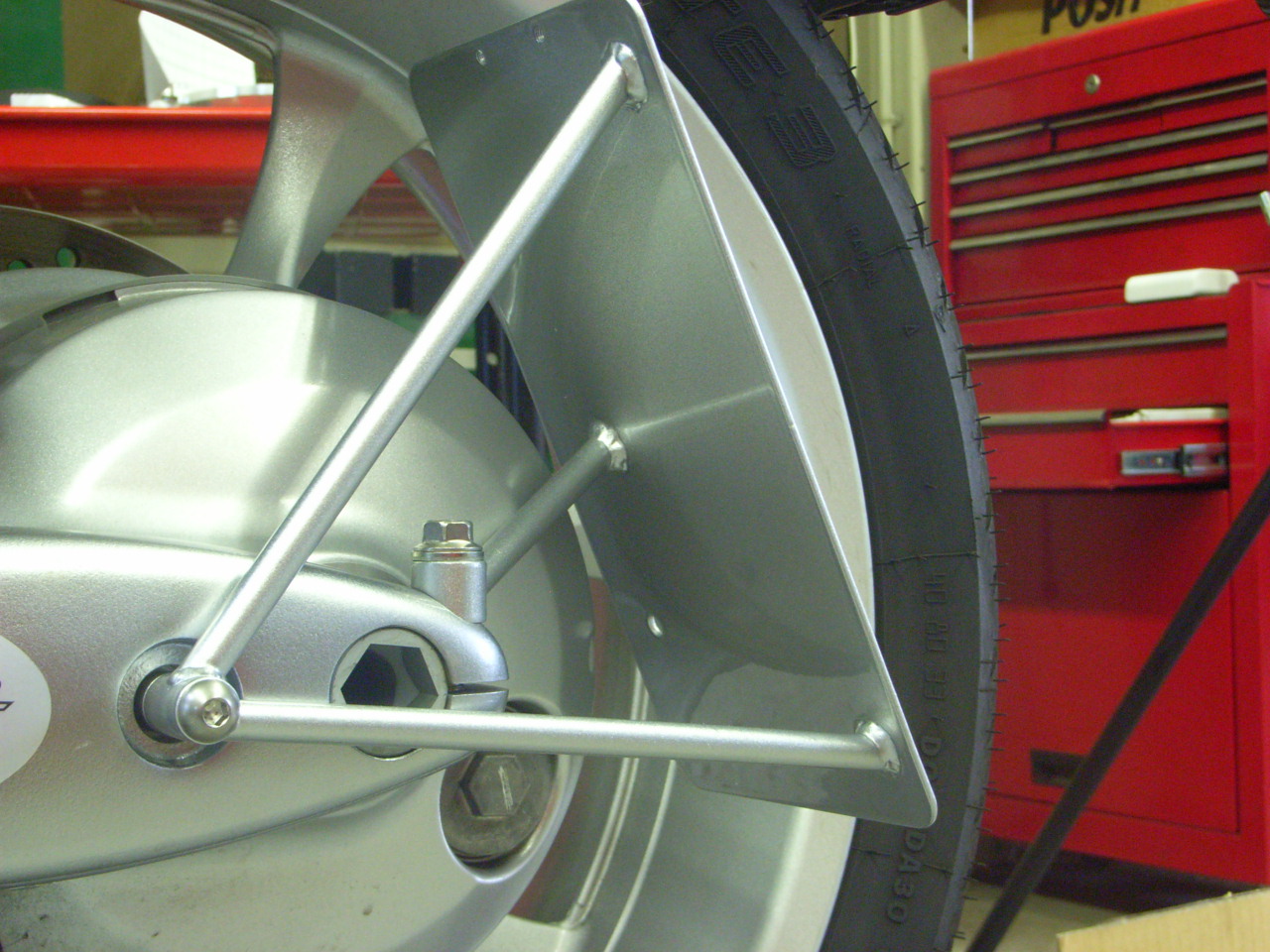

実際に取り付けてみます。

得意の神クリアランス(笑)でどこのパーツにも干渉していませんよ!

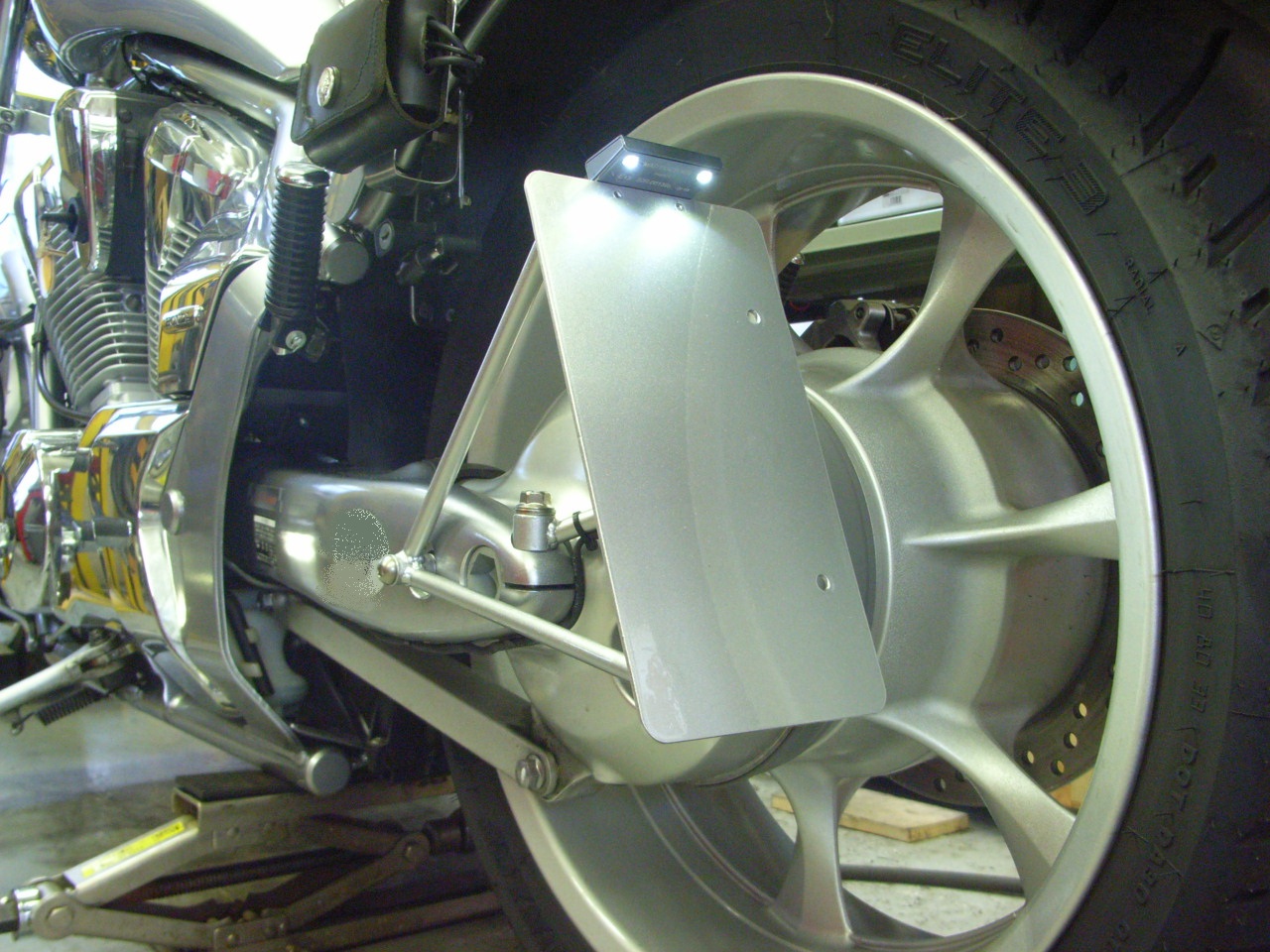

ナンバー灯を取り付け終了!










鉄板ならボルト穴空けるだけでだけで簡単ですが、その面積の大きさでパーツだけ目立ってしまいます。

しかし丸棒を使う事でシンプルかつエレガントになりますよね!!

パーツが主役ではありませんので、車体に溶け込まないといけません。

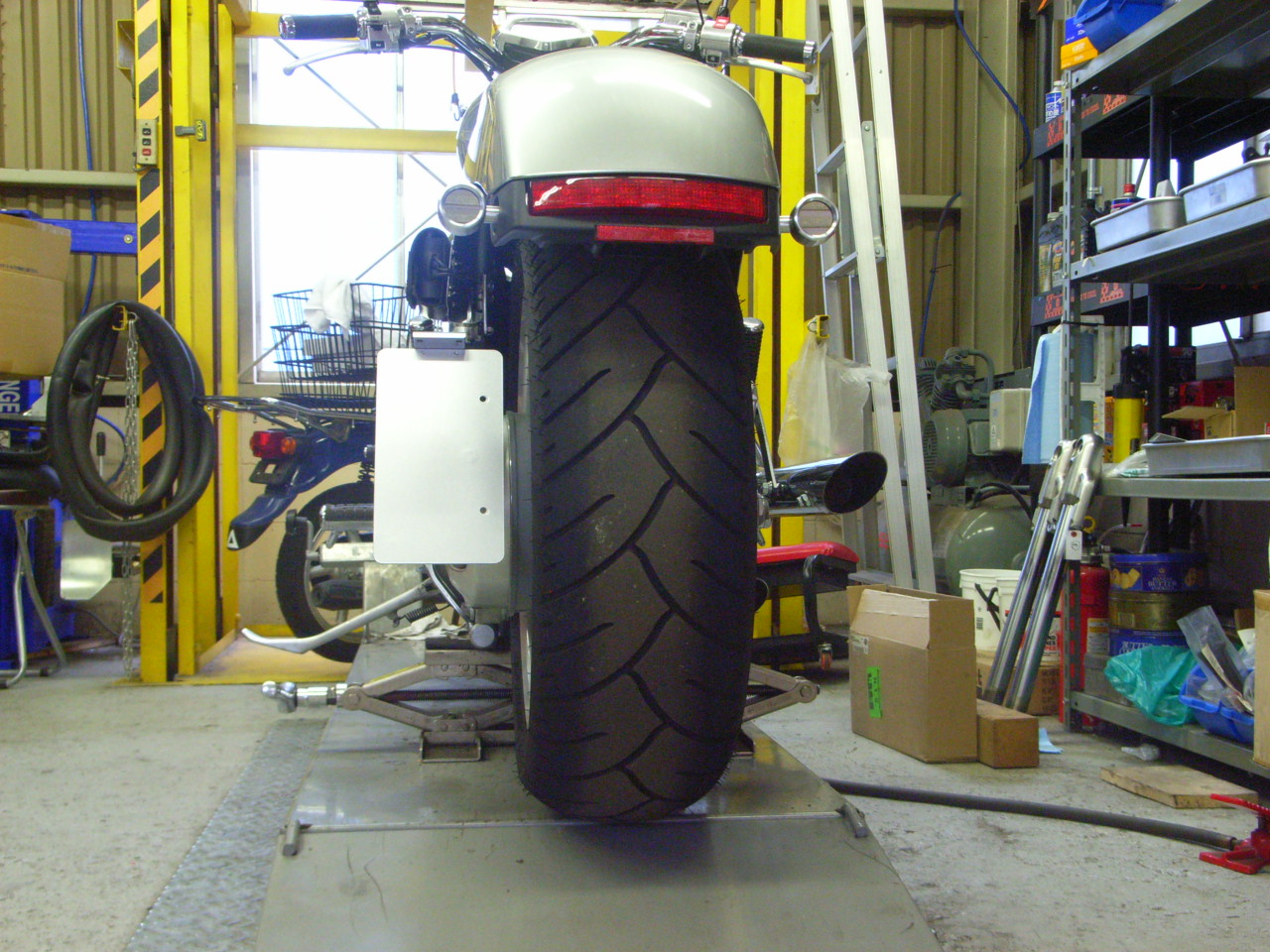

配線はスイングアーム下に這わせて、なるべく目立たない様にしています。

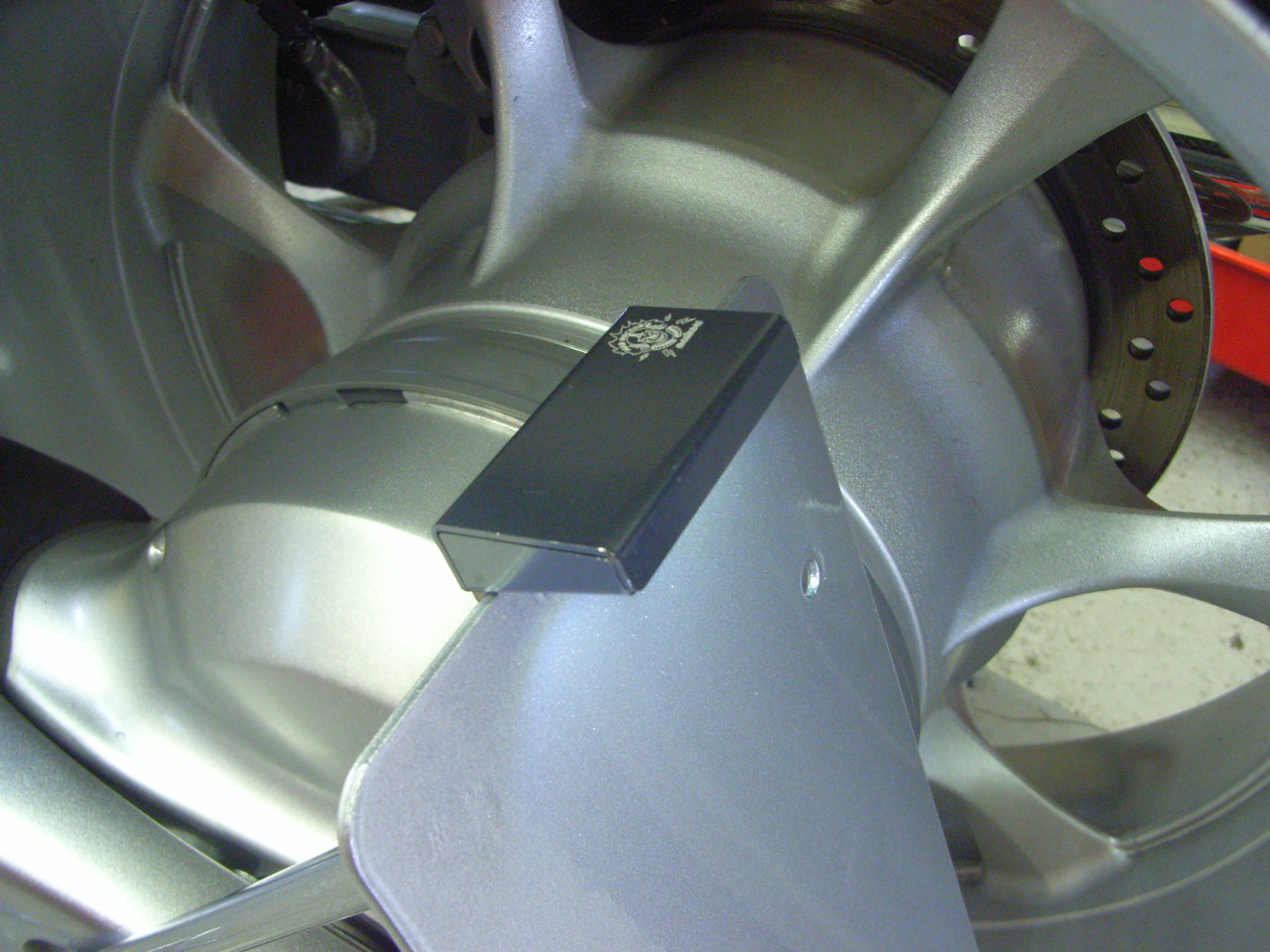

ライセンス灯(ナンバー灯)はこのブログでも一度紹介した事のあったイタリア・マッドドクター製!LEDです。

残念ながら今後の取り扱いは無いとの事で今回で見納めになりそうです…。

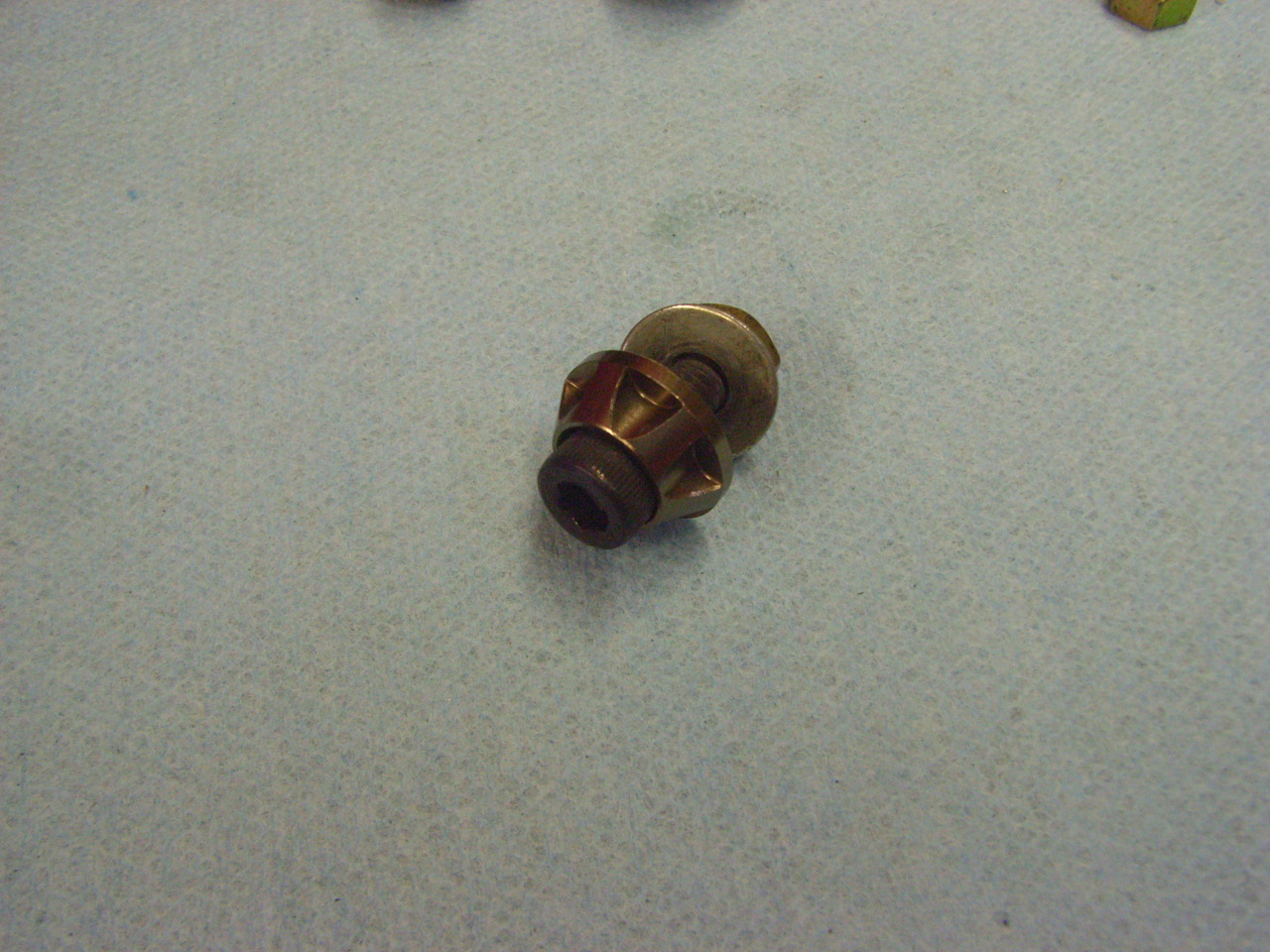

折角ブラケットを作ったのにナンバーボルトだけ陸運局で貰えるボルトじゃもったいないので、そこらへんに転がっていた化粧ボルトをサービスしちゃいます♪










ナットも」通常のナットでボルトが長く、裏面からネジ山が飛び出していたので、適切な長さのボルトに変更。

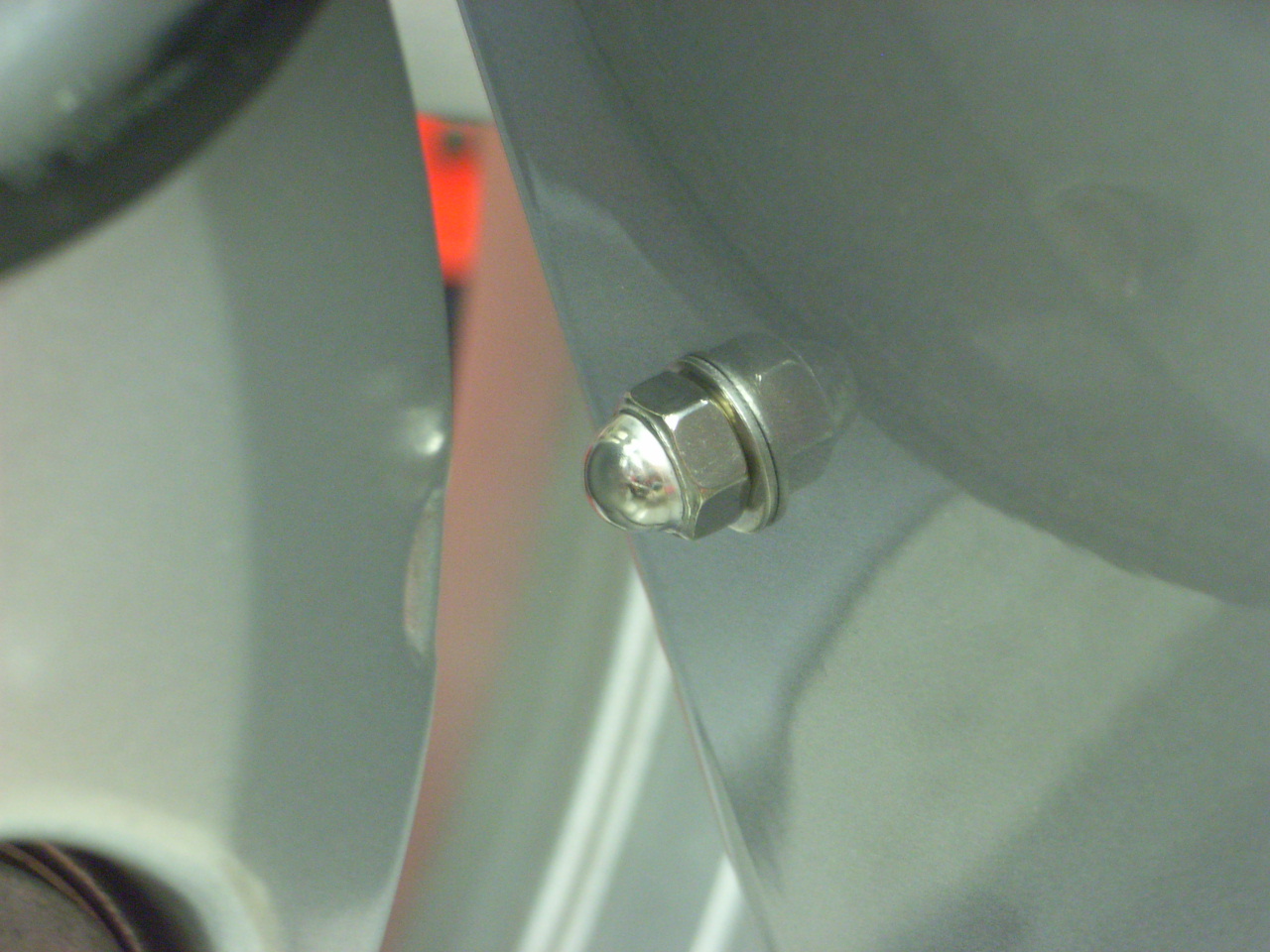

そして袋ナットを使用します!

ナンバーの裏なのであまり目にする箇所ではありませんが、一応ね♪

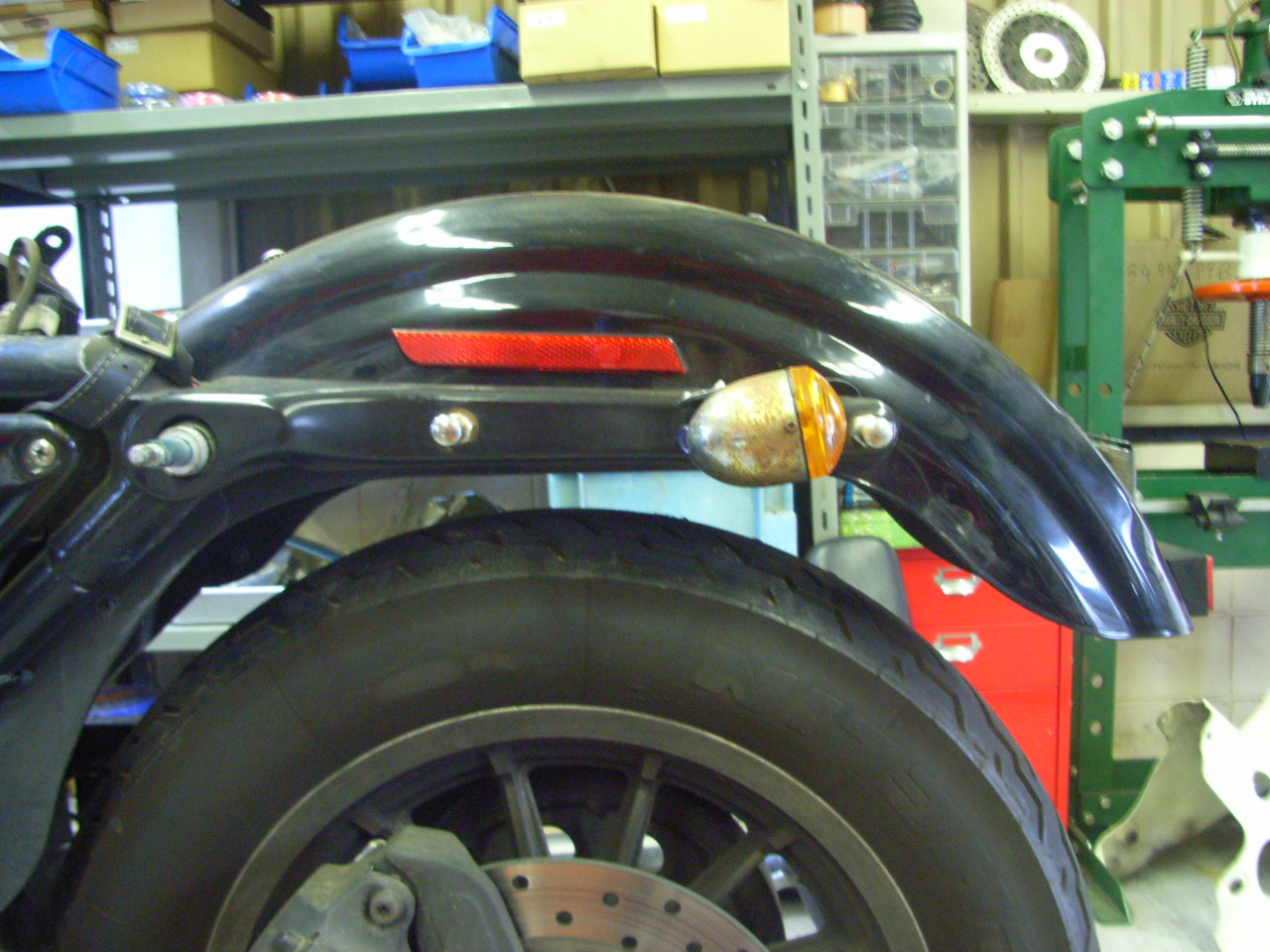

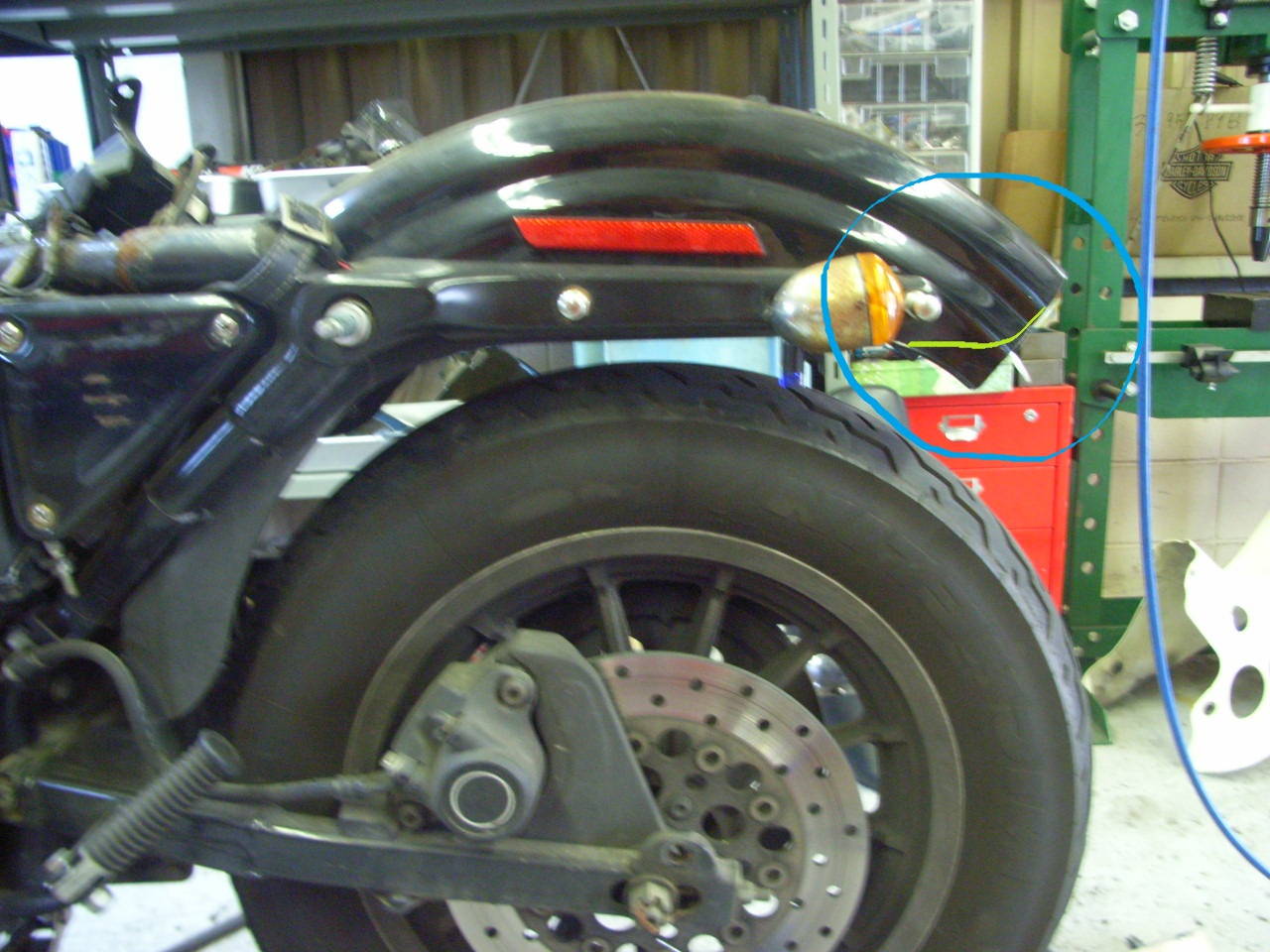

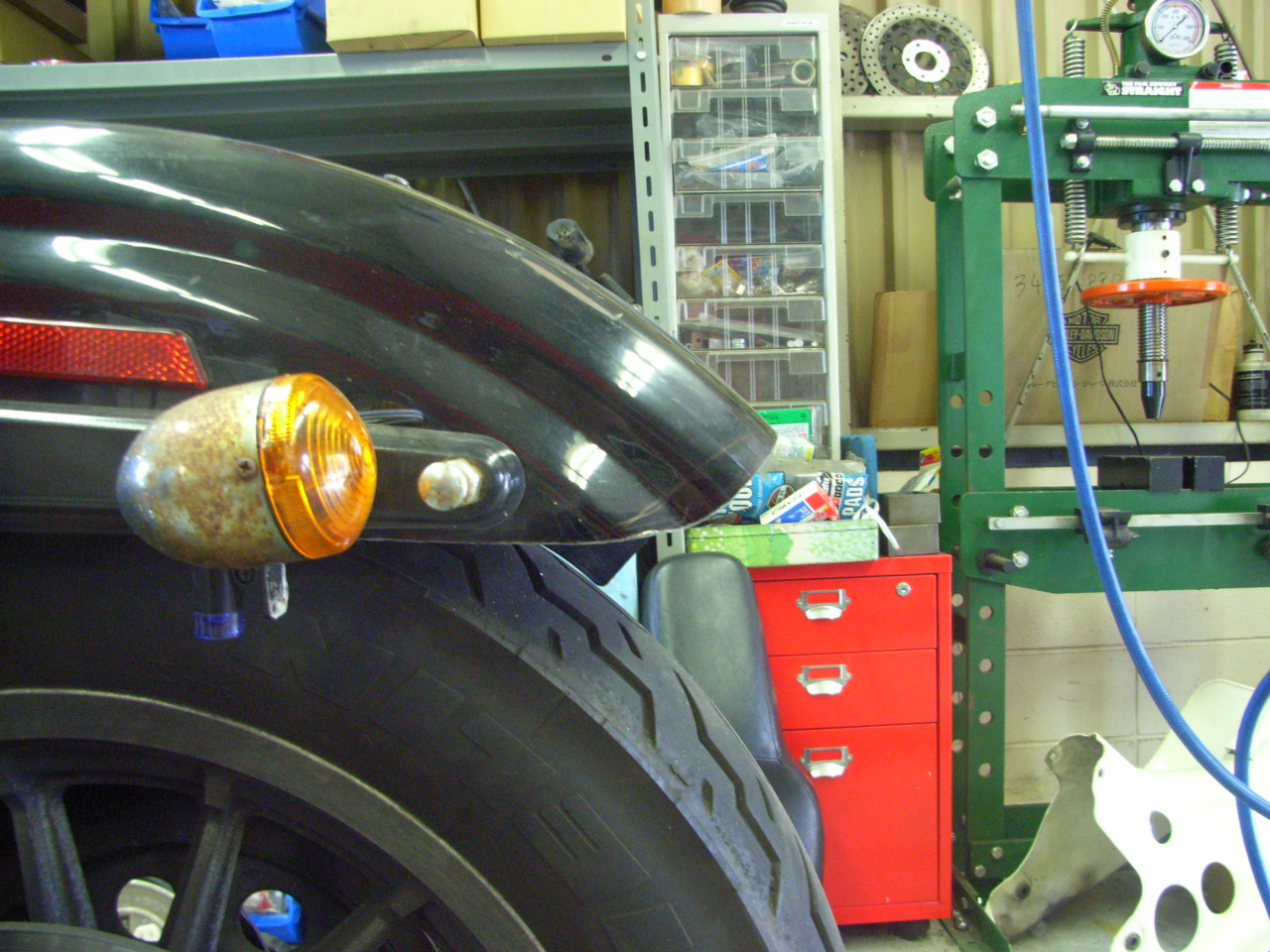

ノーマルのタイヤに被ったフェンダーです。





余計なパーツを外して、横から見るとこんな形状しています。

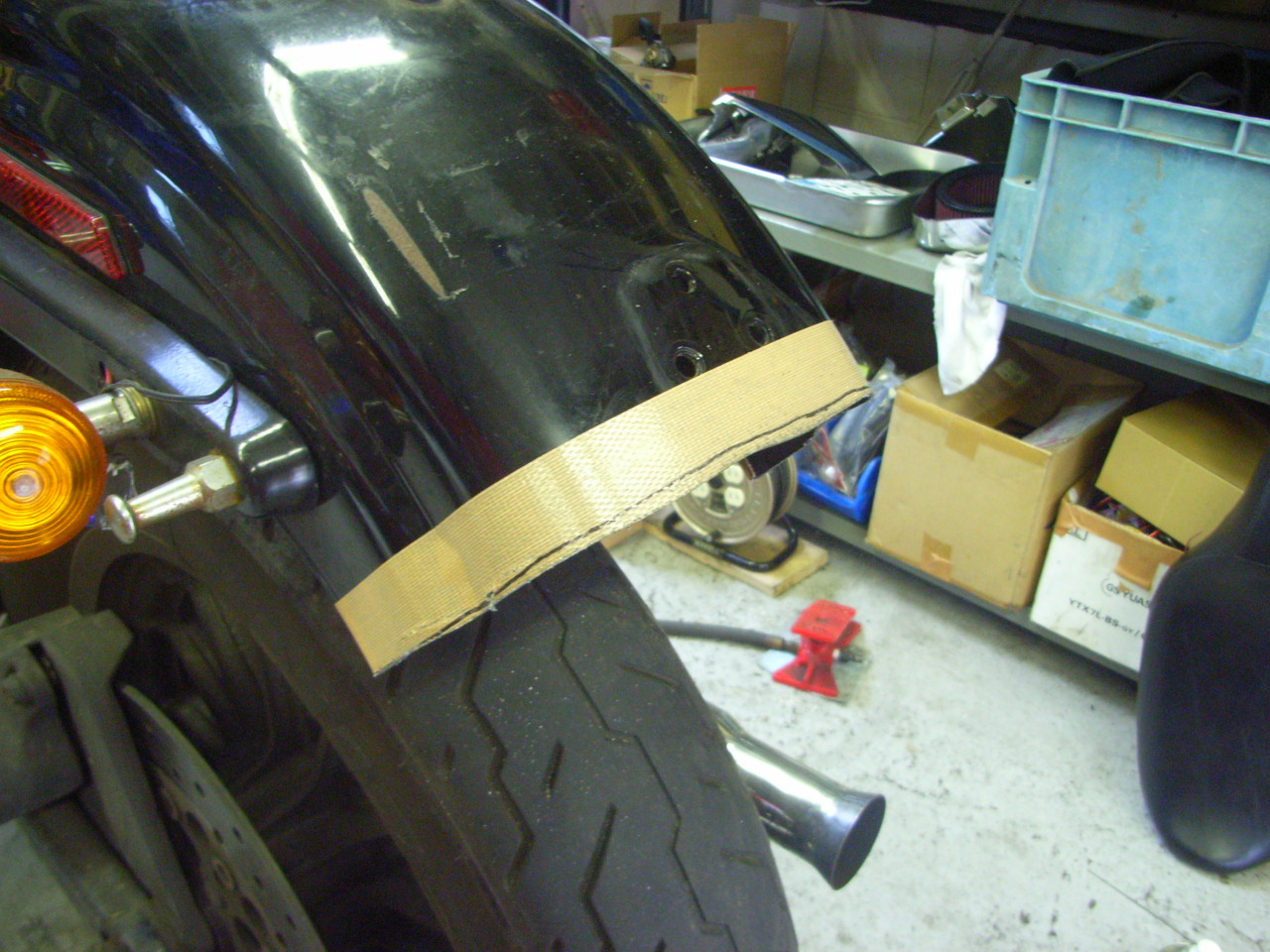

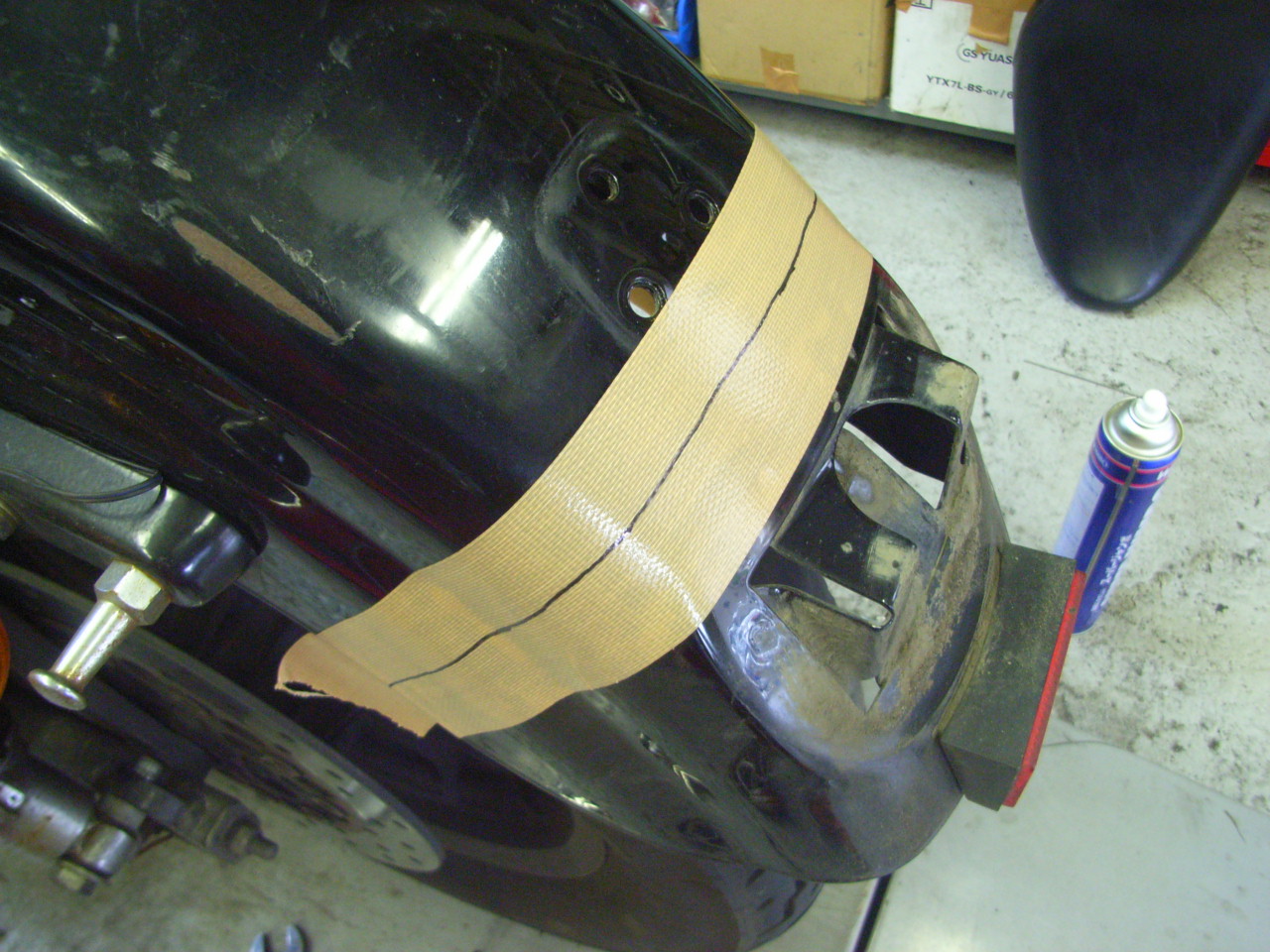

このラインでカットしましょうか!





チキン野郎ですので、ラインギリギリにカット出来ませんでした(笑)





このままだと「切った」感丸出しですので、角を少し落としましょうかね!





いい感じになりました♪





お次はサイドナンバーのブラケットです。

こちらはイージーライダー製になります。

ノーマルサスペンション用みたいで、若干外に出ているサスペンションで付属のカラーを使用すると、ボルト長が足りずに固定が出来ません。

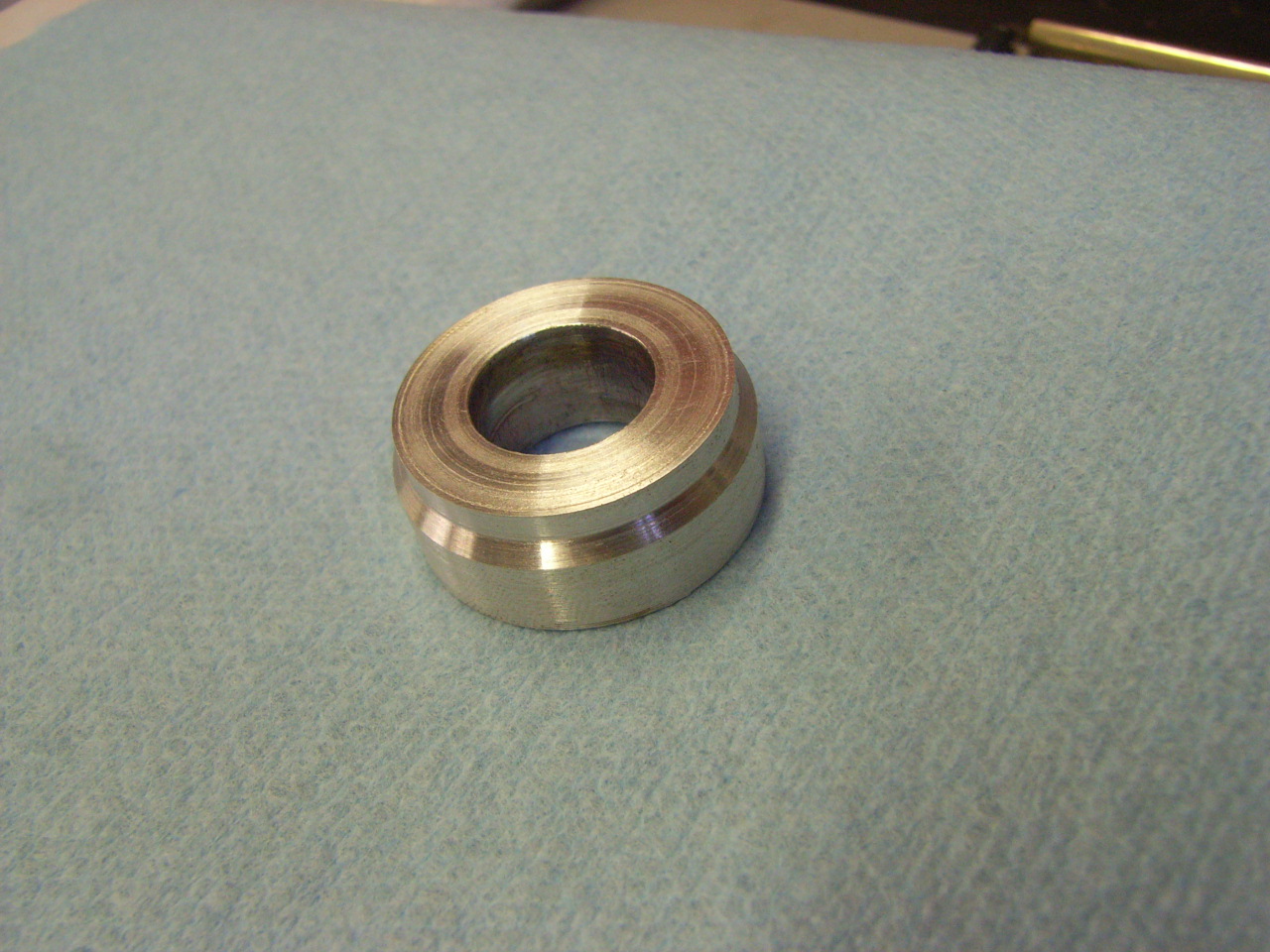

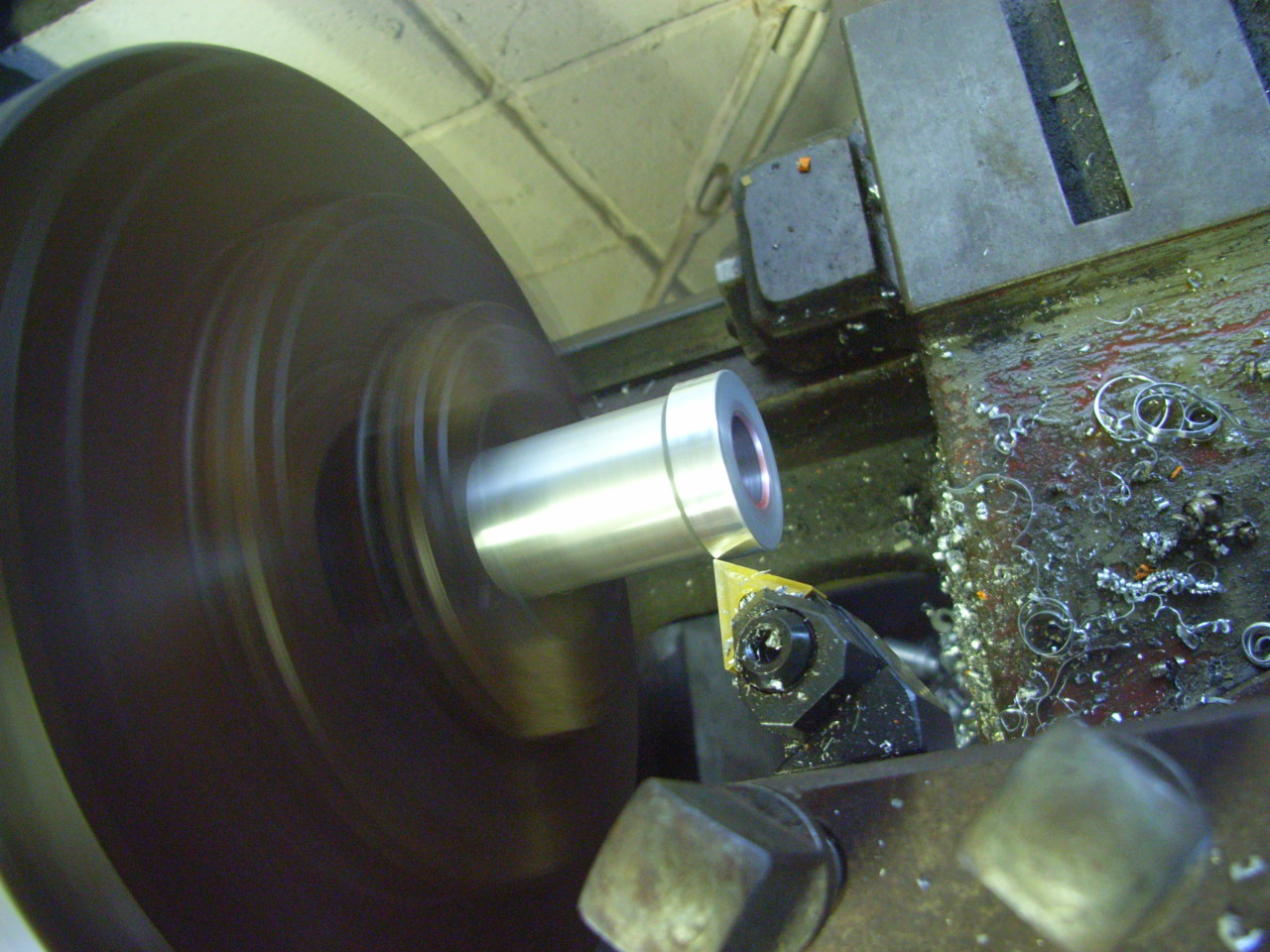

付属のカラーは鉄製メッキ処理でしたので、削るとすぐ真っ赤にサビてしまいますので、アルミで作ります。





無意味に段付きにしてみたり(笑)

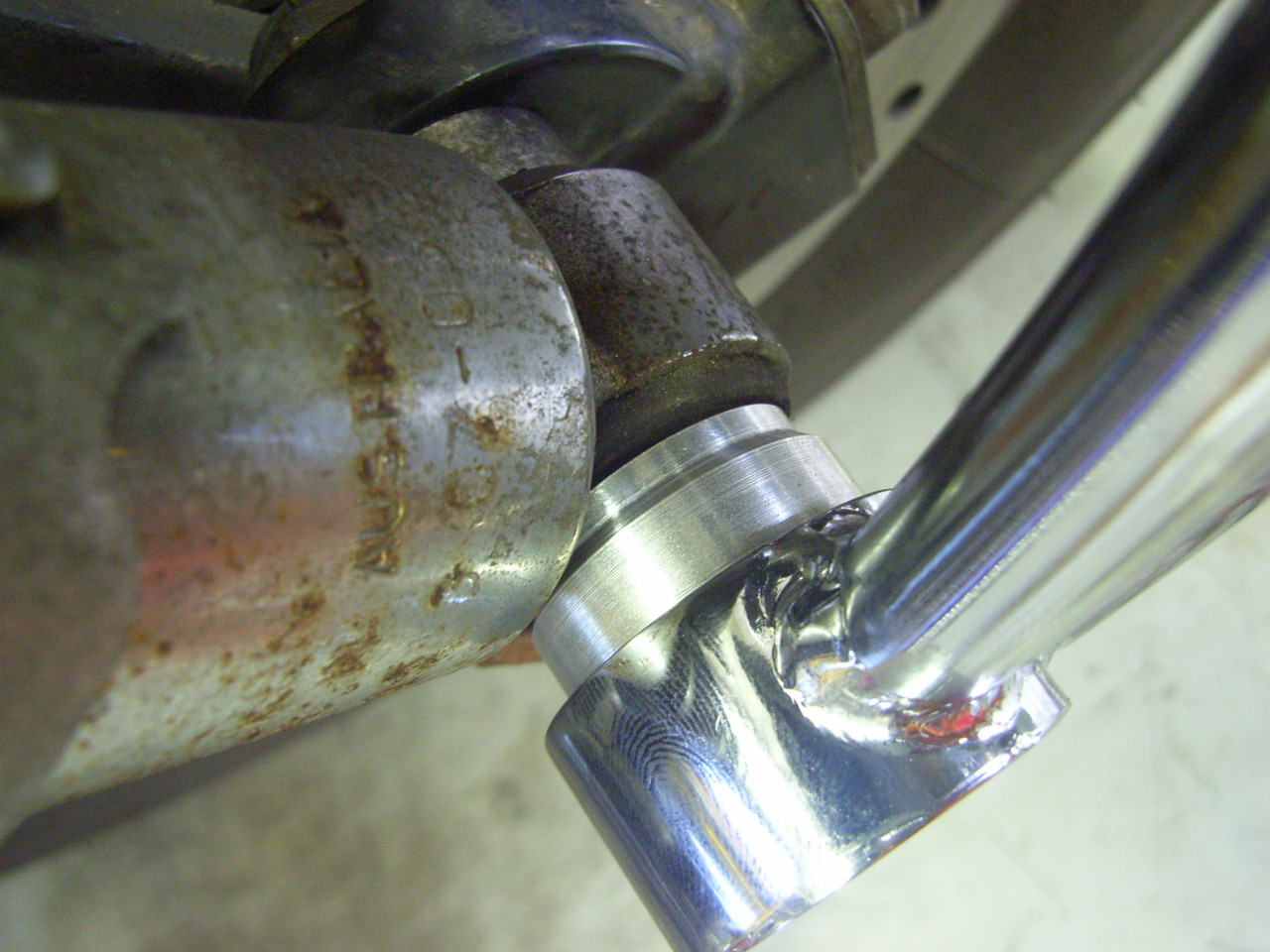

こんな感じに取り付けます。

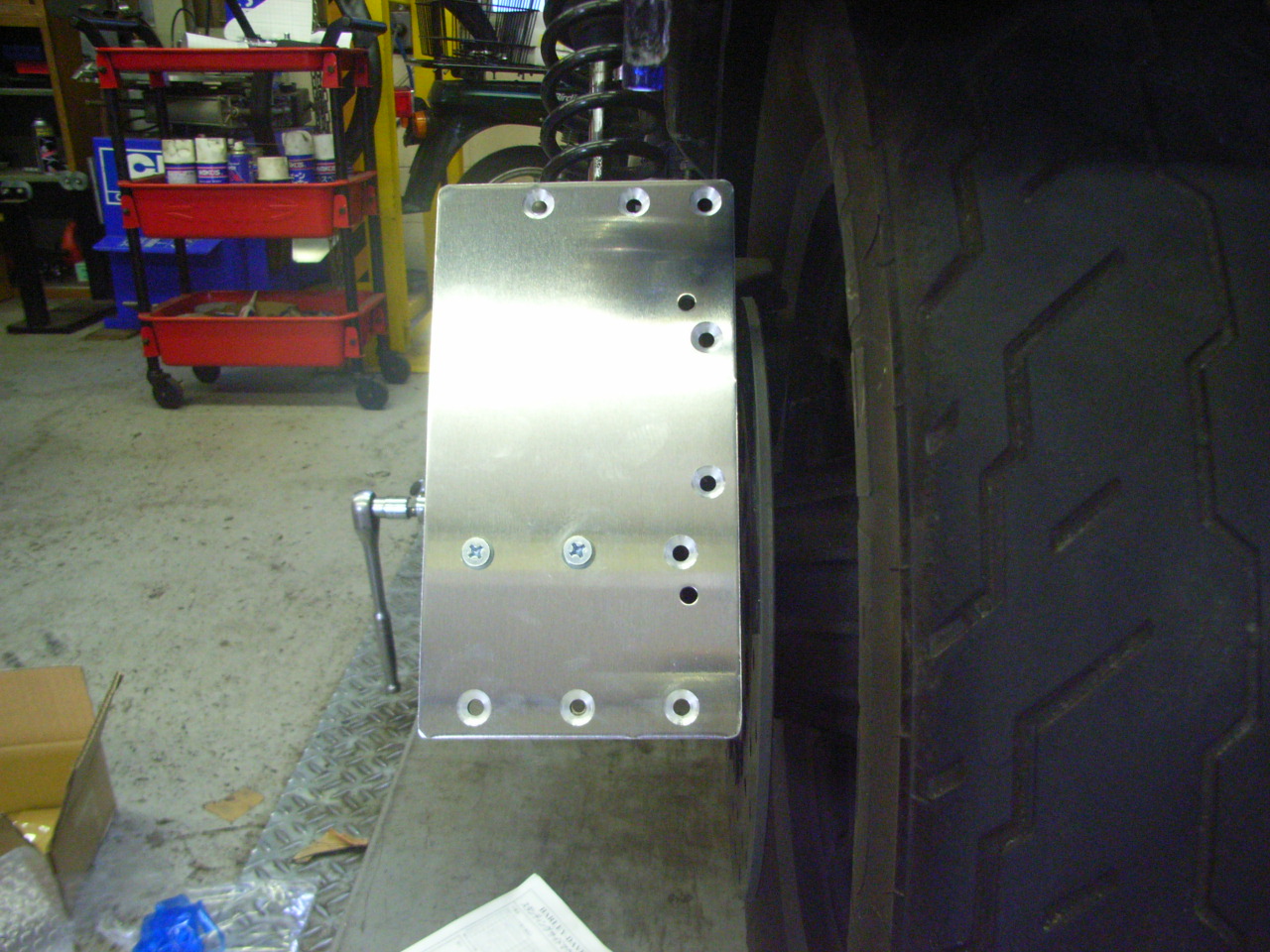

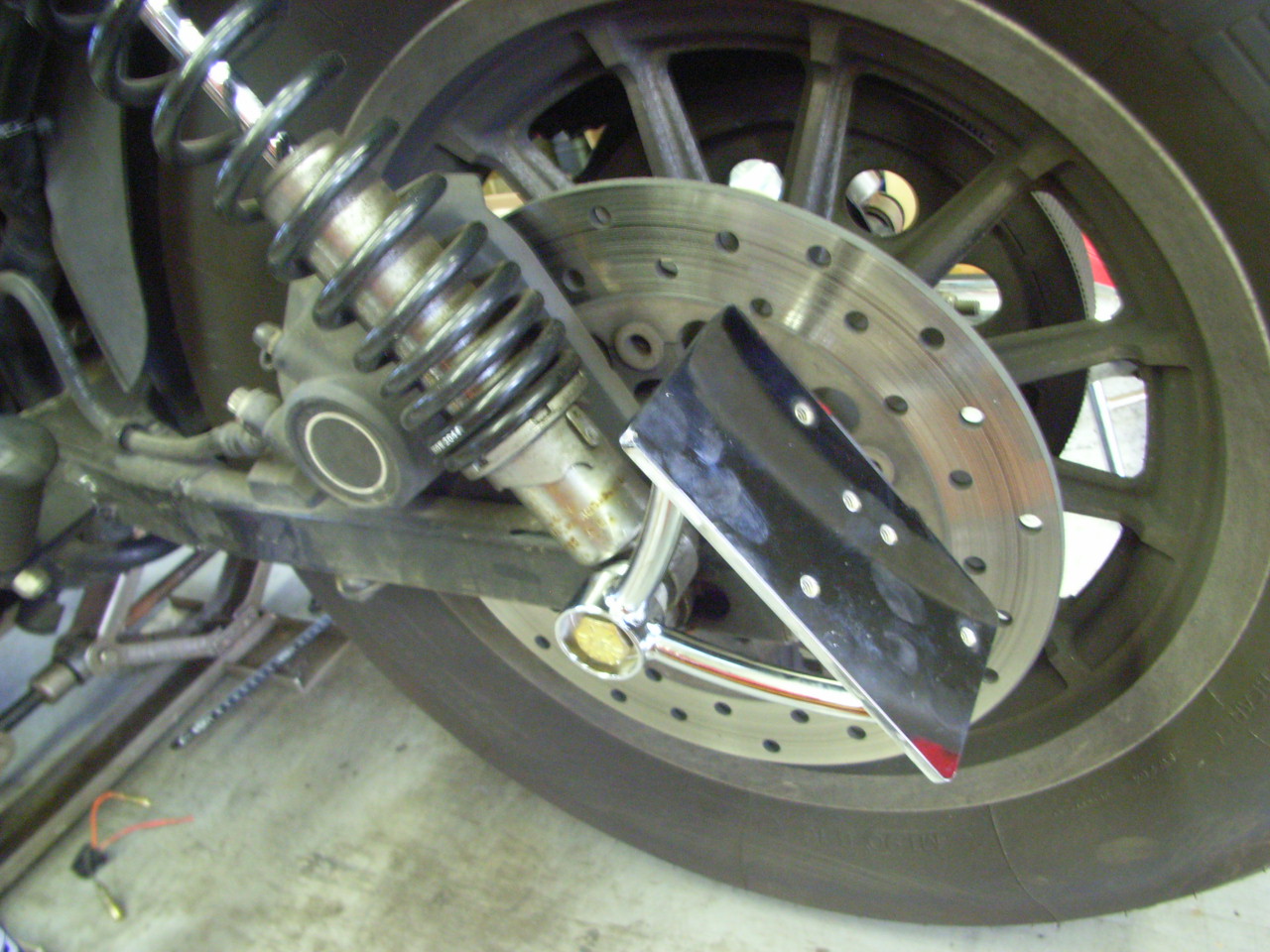

バックプレートを説明書通りに取り付けます。

バックプレートには多数の穴が空いていますが、おそらく他車種にも対応させた物かと思います。

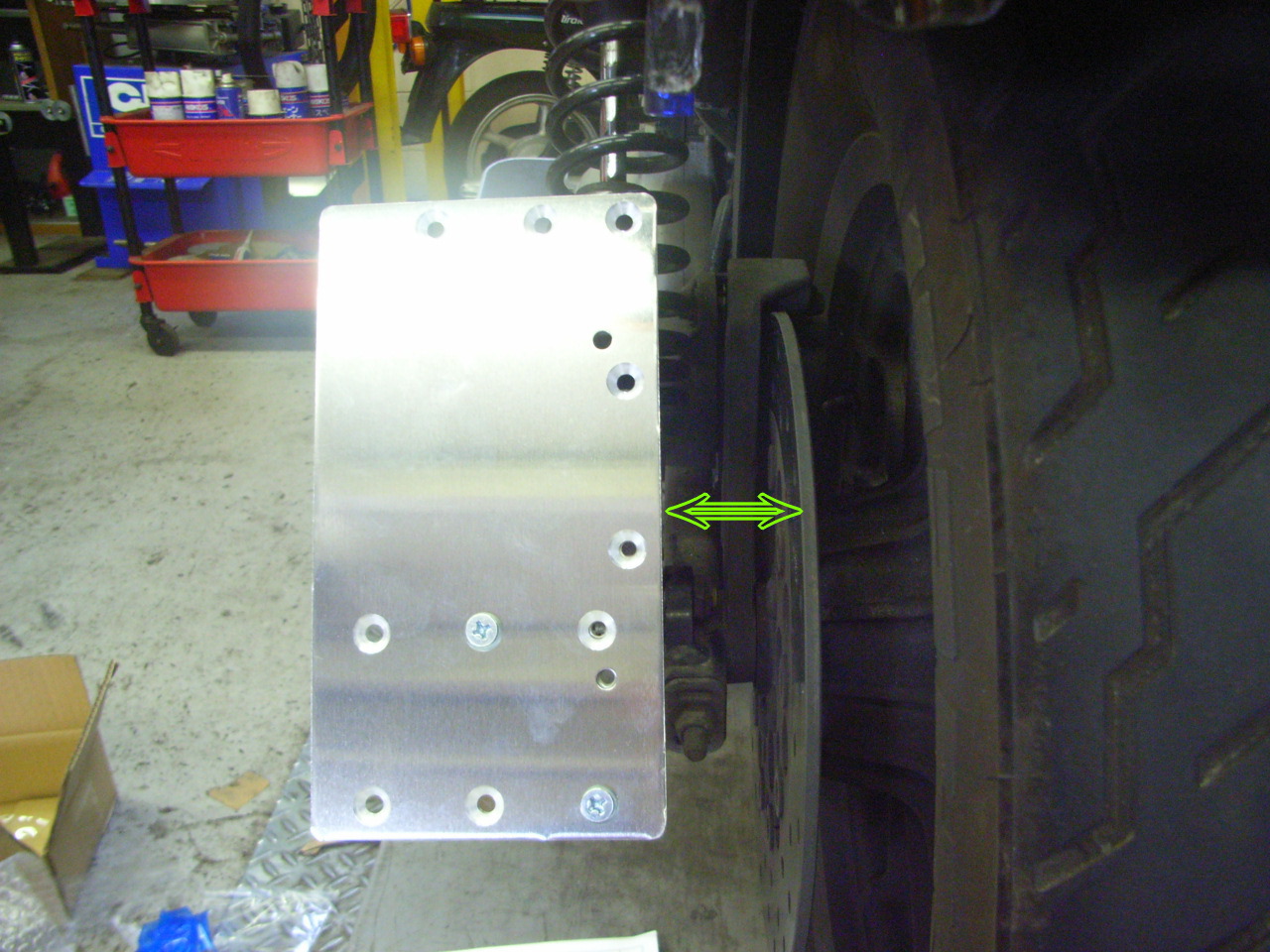

緑の矢印に注目!





他のボルト穴を使い取り付けました!

何!?この神クリアランス!!

当然こうでしょうね♪

写真だとギリギリすぎる気がしますが、ちゃんと安全マージン分のクリアランスは確保出来ています!

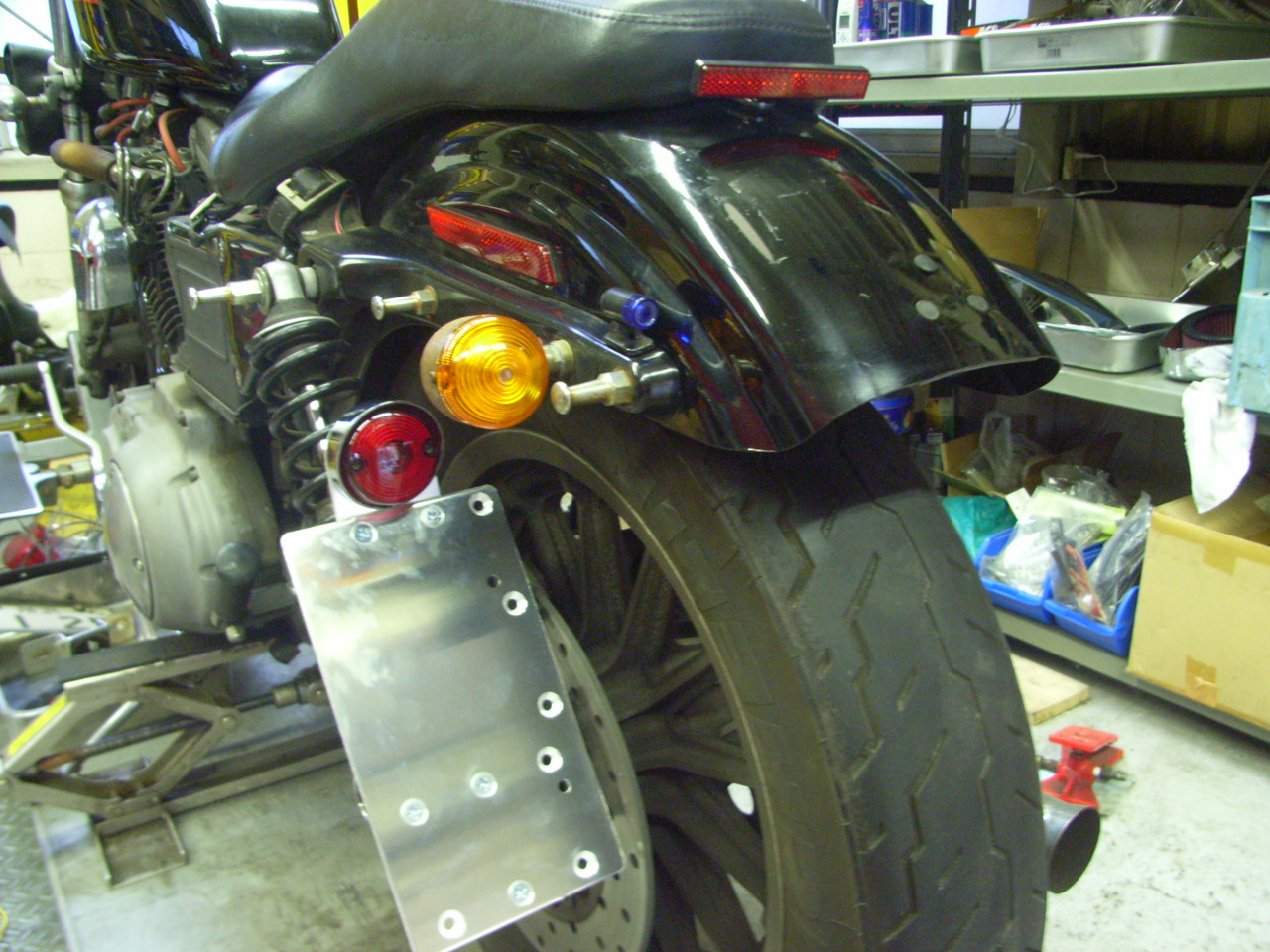

後はテールライト(こちらもイージーライダース製)を取り付け、配線をし、完成!!

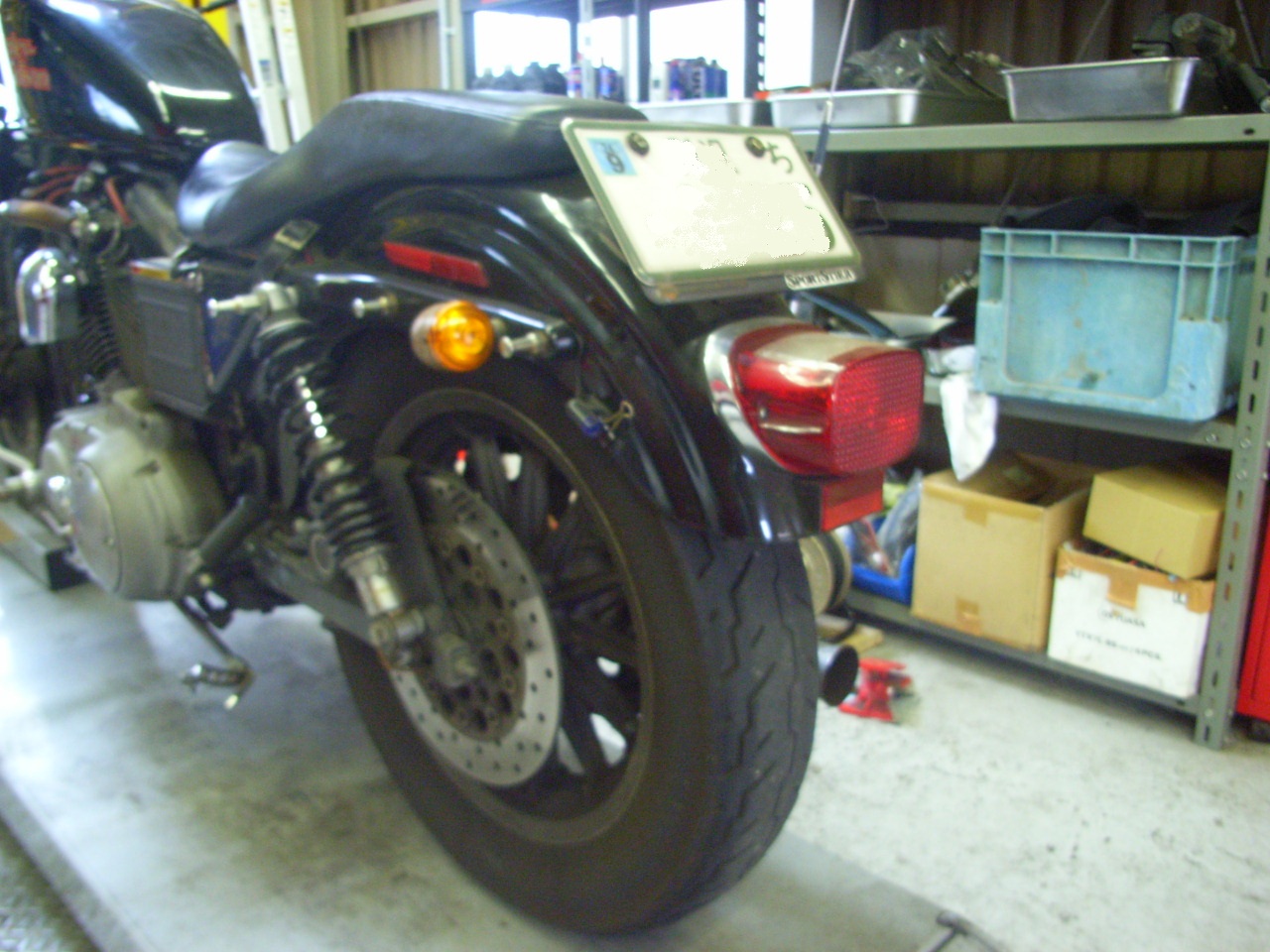

だいぶすっきりしましたね♪

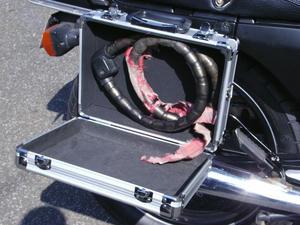

付けました!!!
ハードな使用にも耐えられるアルミバッグに見えますが、ホームセンターに売っている安物です(笑)
内装ノスポンジをはがしたら薄いベニヤ板に薄いアルミを貼っただけのものです!
裏にはサポートも作りしっかりと固定。

今、似たような作業依頼をいただきまして、その予行練習も兼ねてです。
1作目より2作目の方が確実にイイものが出来ますからね!
私は人柱です(笑)

ワンタッチで取り外して持ち運ぶ事は出来ませんが、十分役に立ちます♪

気になる用途は…










ワイヤーロック入れです!
地図や小物位なら詰め込めます♪

いや~!便利×2♪








スクリーンも塗ってみました!!

今や、スクリーンを目的以外の用途で使うのは当たり前ですよね!
カウルに伏せて乗るわけでもないし。

乗れるように整備するのが目的だったのに、いつの間にか…(笑)

モ…モチロン整備も同時進行していますよ!!(笑)



↑現在134/388位!!








メーターも無事付いたので、
配線をやりましょうか!

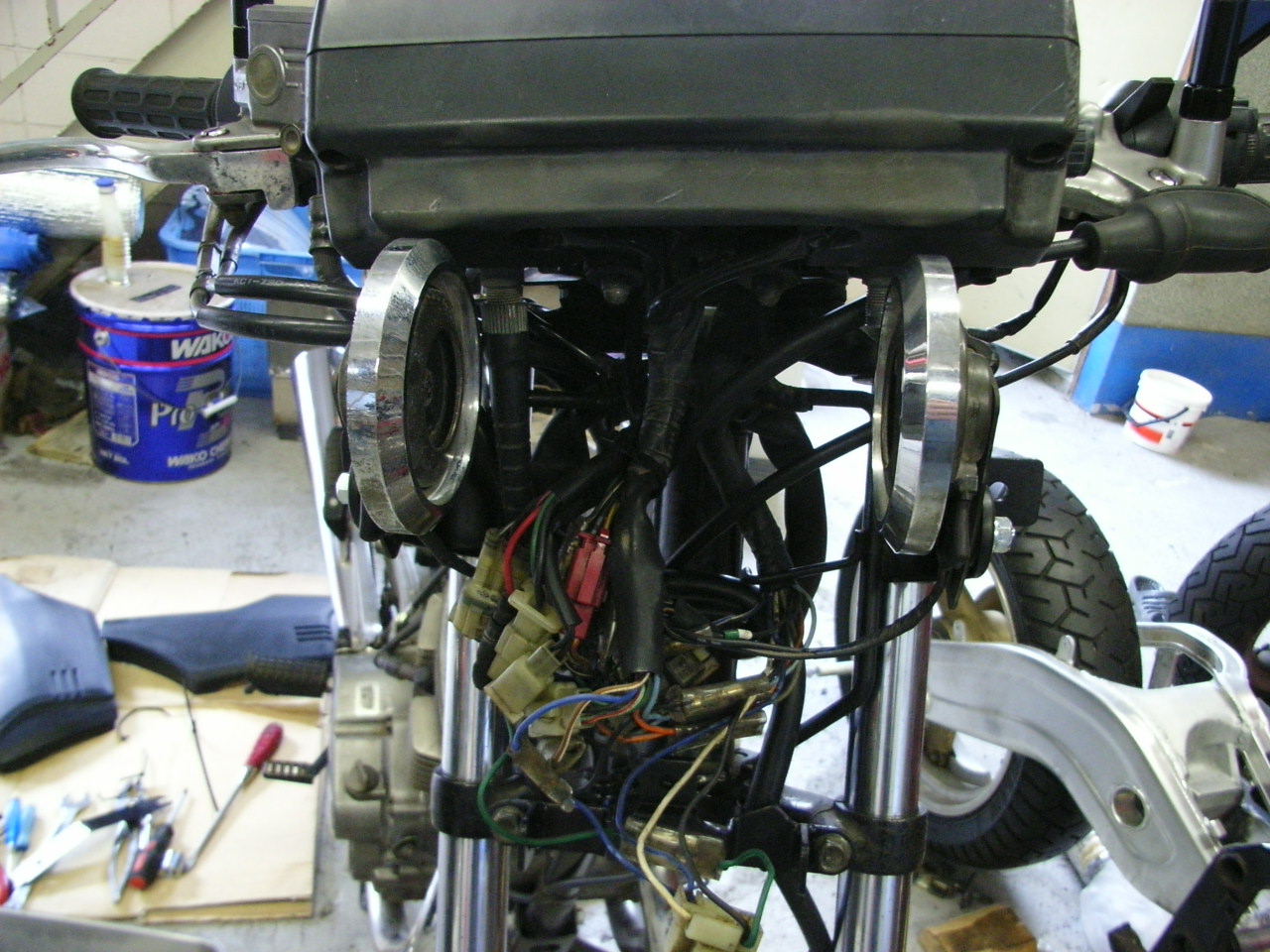

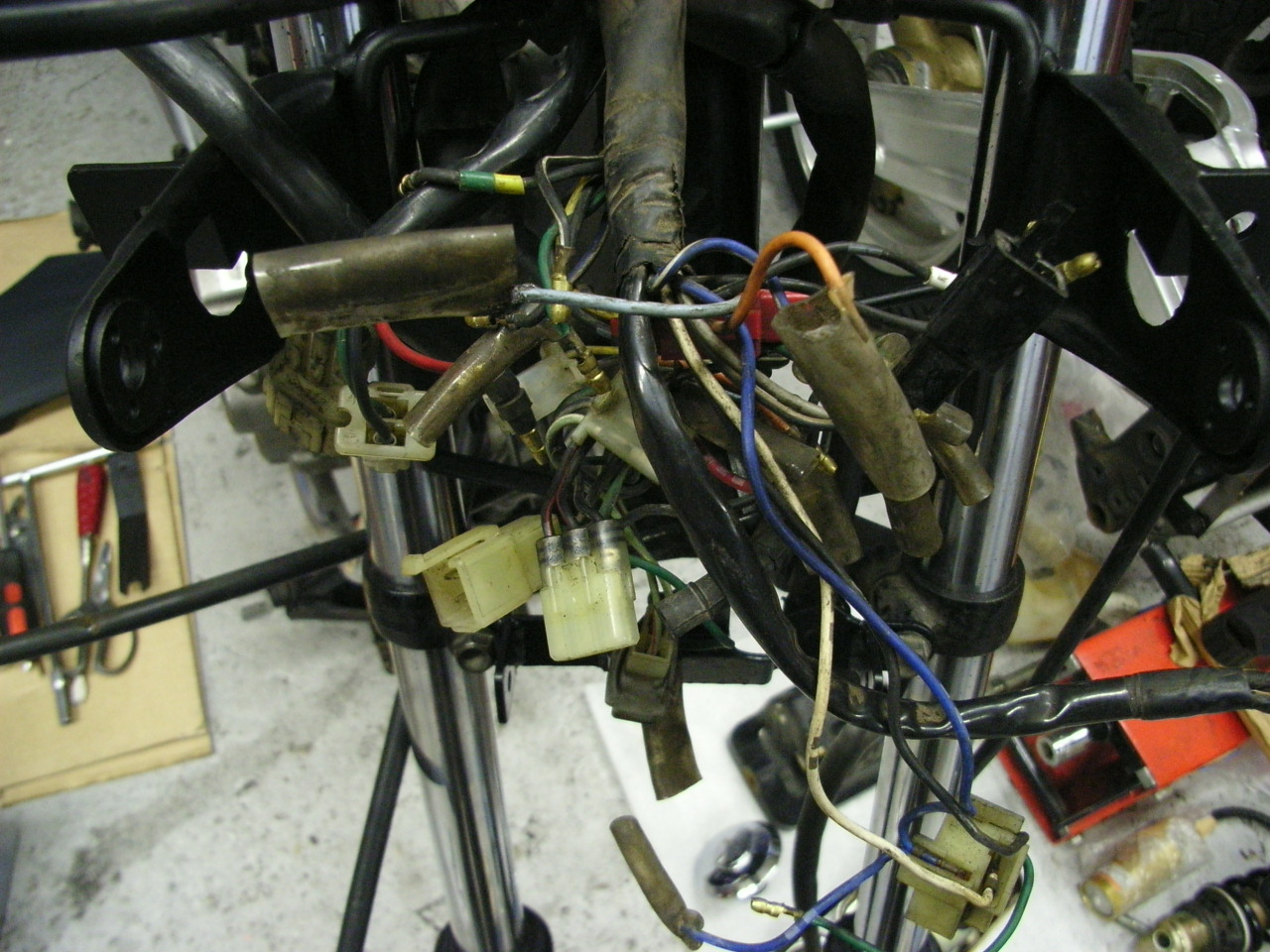

フロントライトボックスに収まっていた配線。
すごい量です!!









しかし、ヘッドライトボックスには収めません。
ホーンも元に付いていた位置と違います。









あれっ?!!

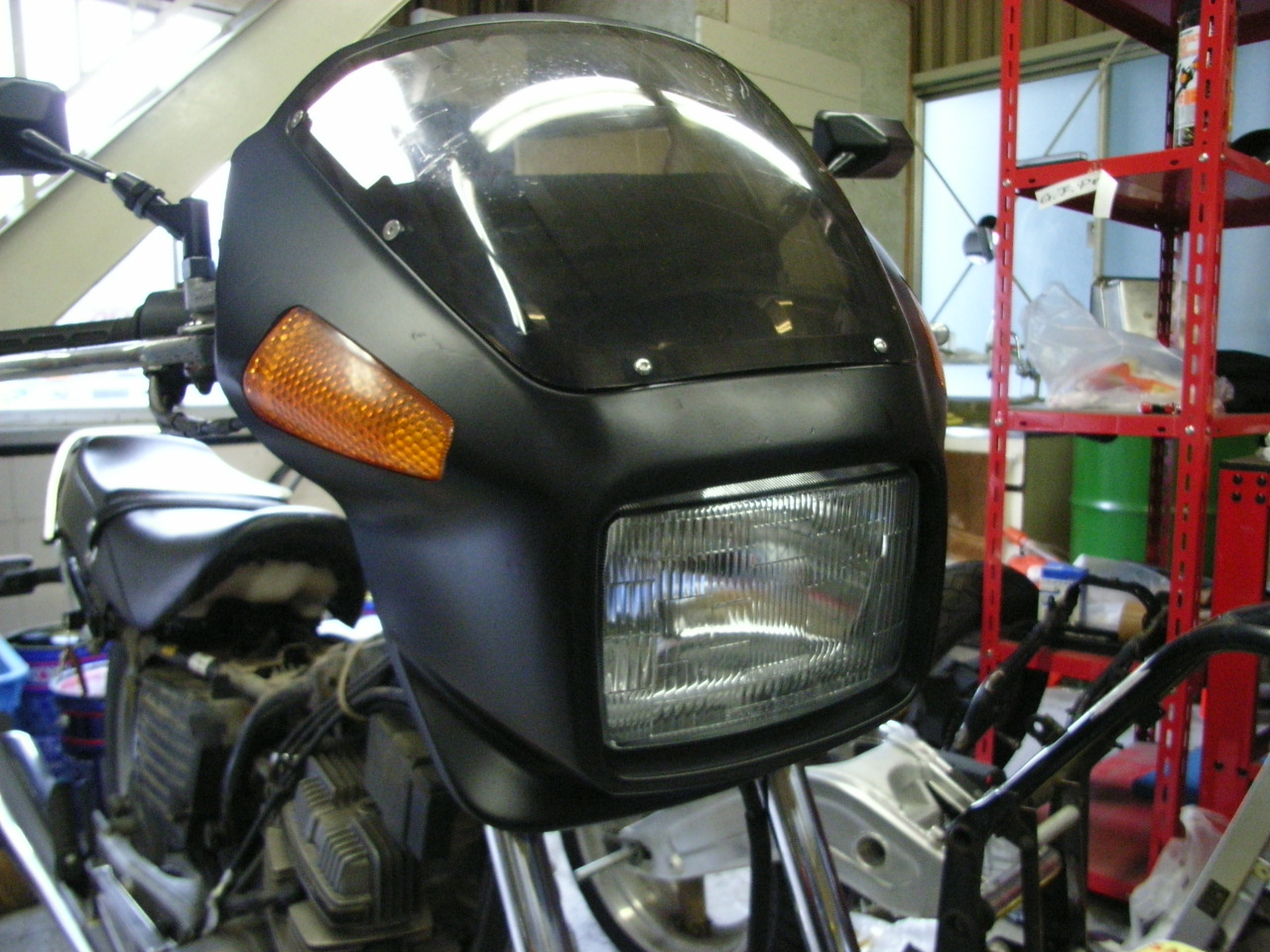

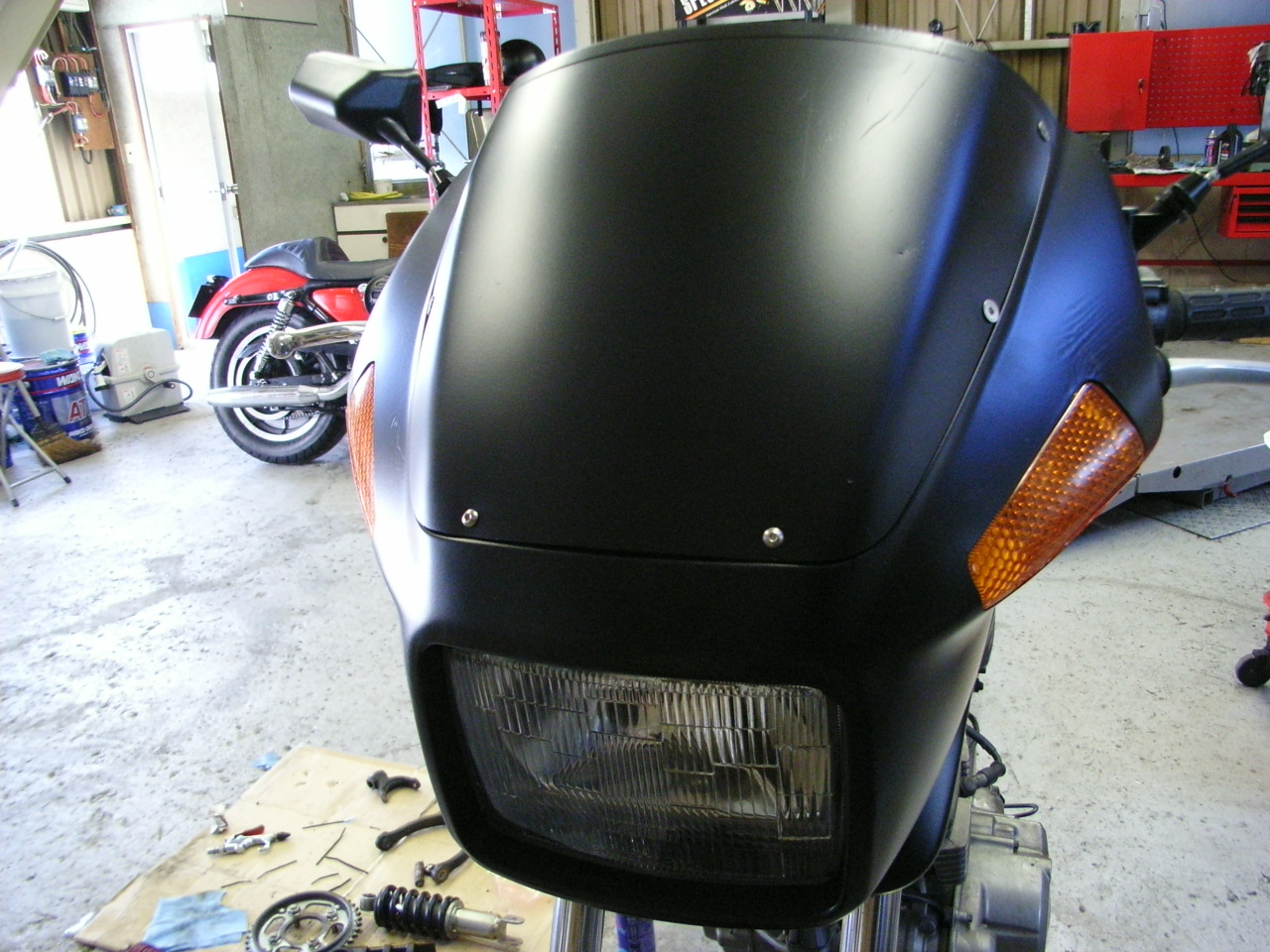

ビキニカウルがいつのまにか…(笑)
しかもつや消しブラック!!

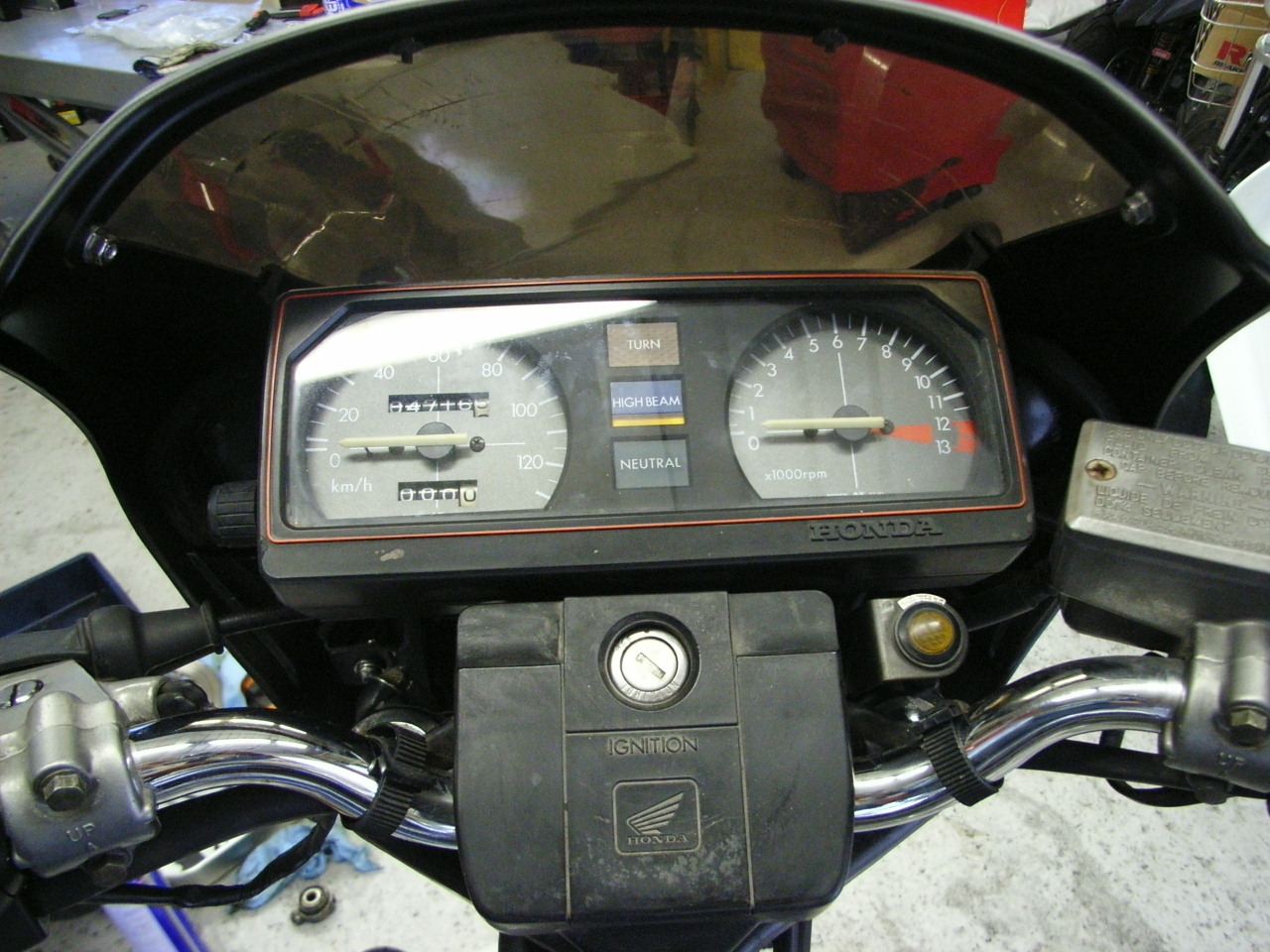

元はこんなんです。









カウルを付ける事で、ヘンテコな四角いメーターもそんなに気にならなくなりました♪




↑現在、124/401位。
頑張りましょう!!
