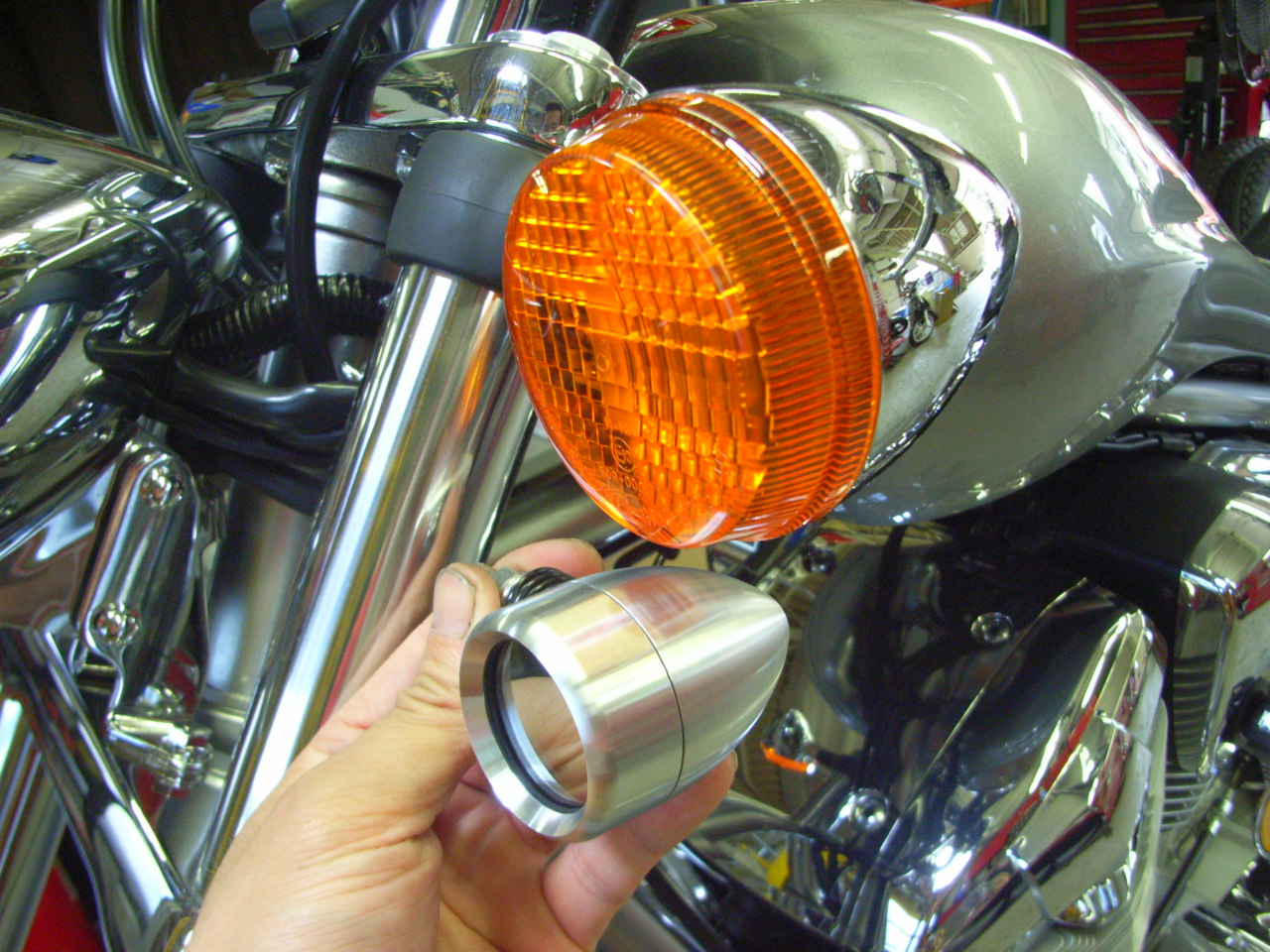

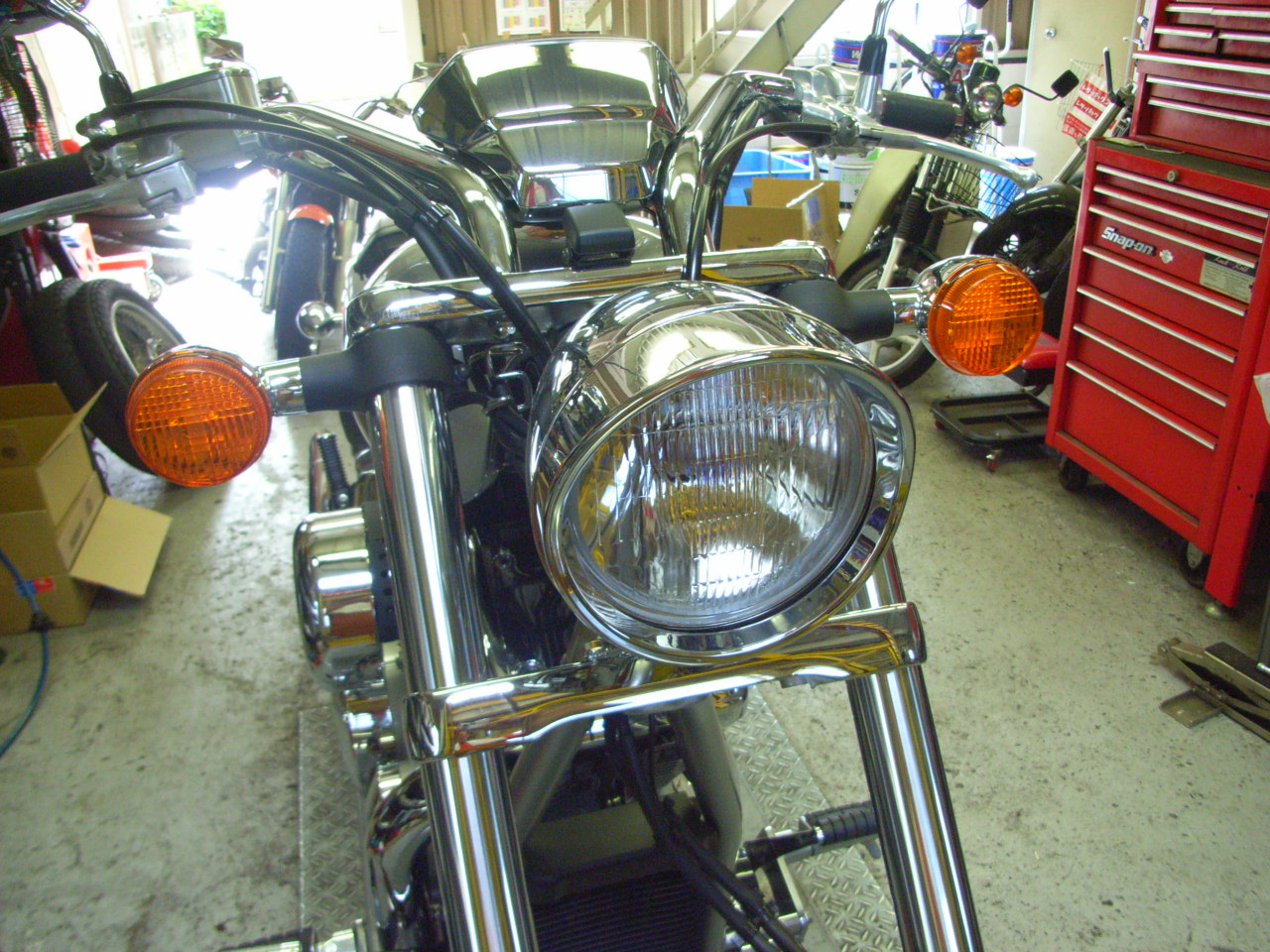

今回は超特大サービスの純正ウインカーから小型ウインカーに変更します!






使用するのはポッシュ製です。
ポッシュは質感があり、好きなブランドの一つです♪

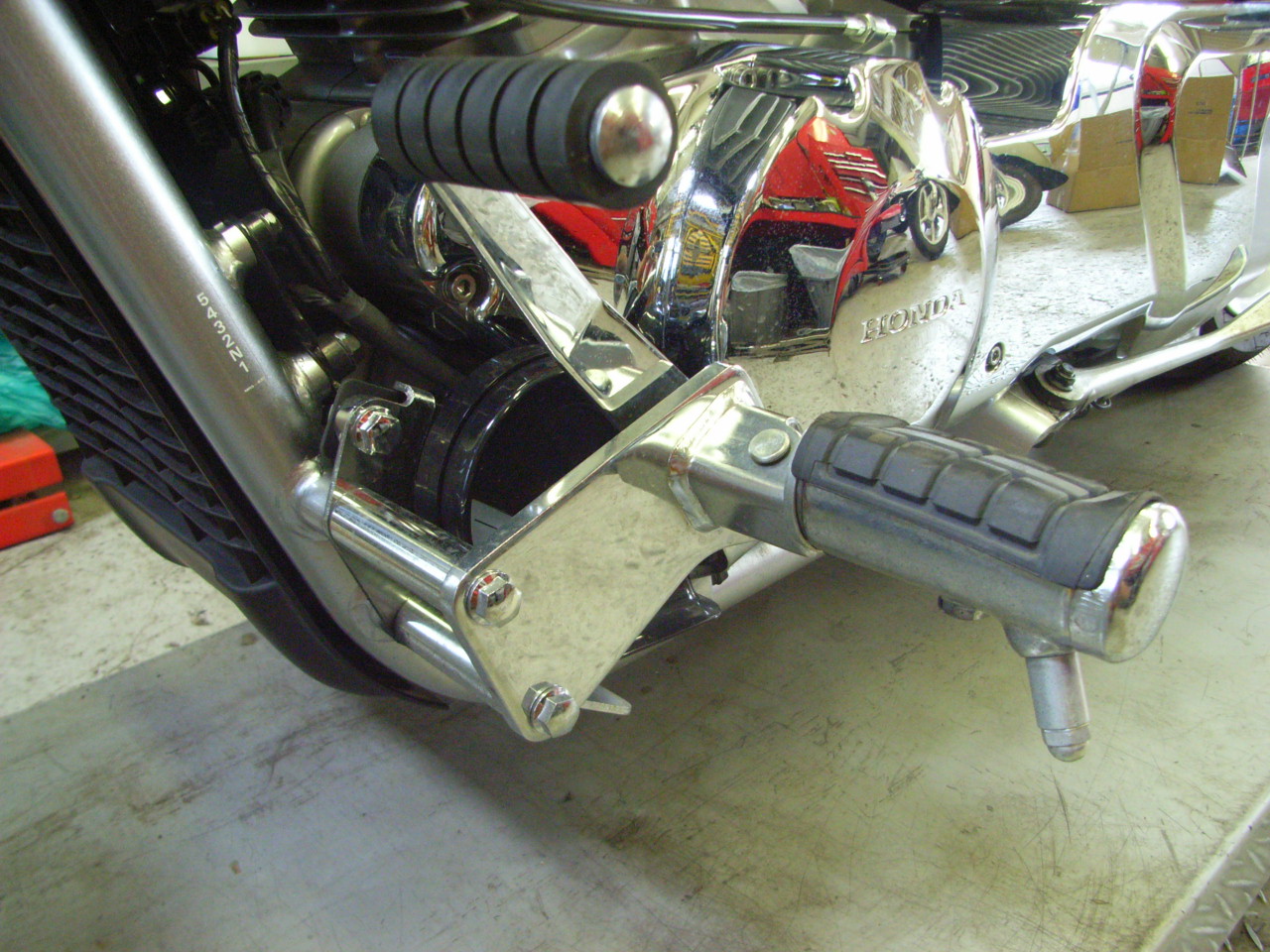

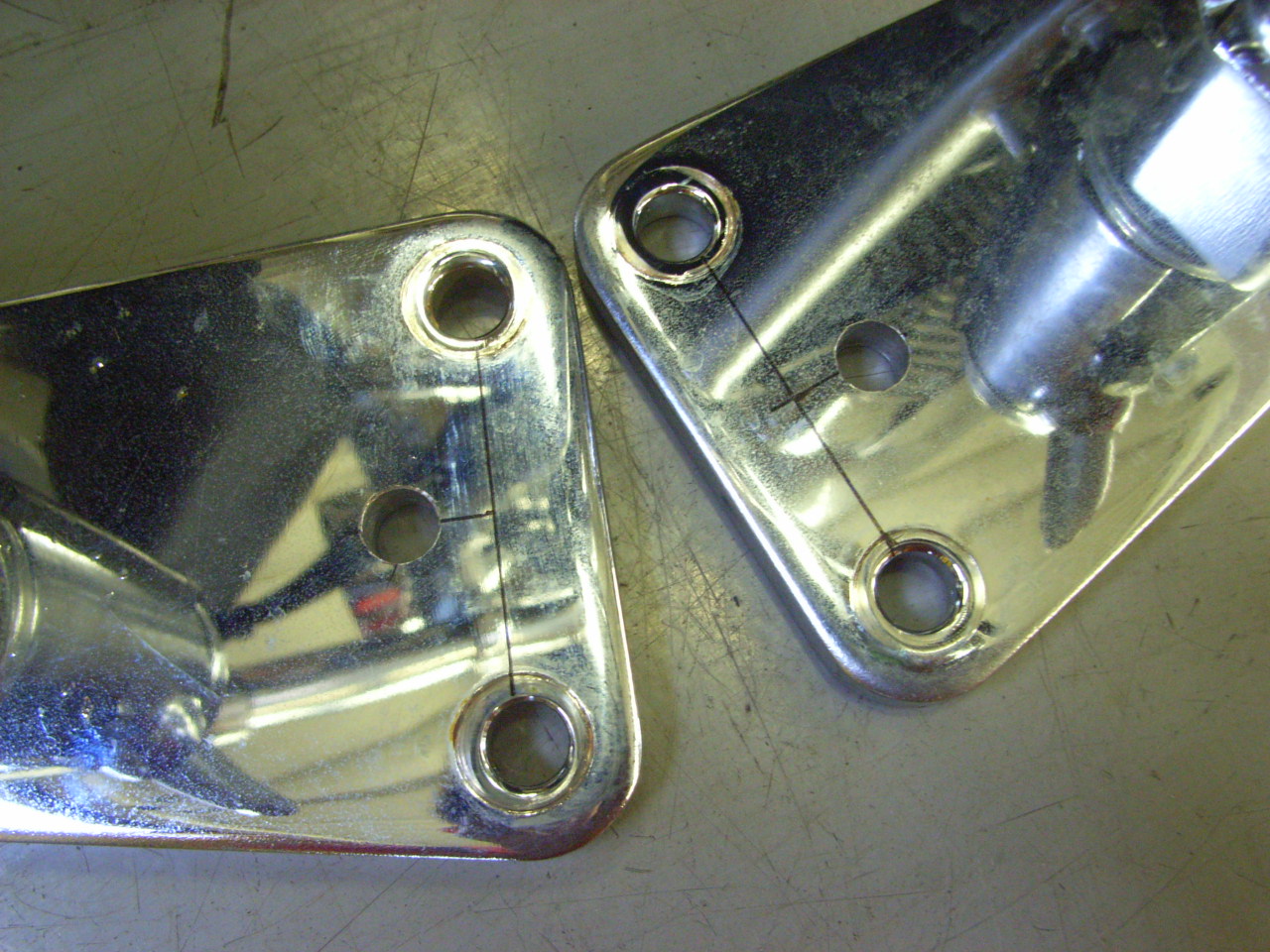

足元に丁度いいプレートがあるので、ここに付けましょうかね!





穴を空けます!

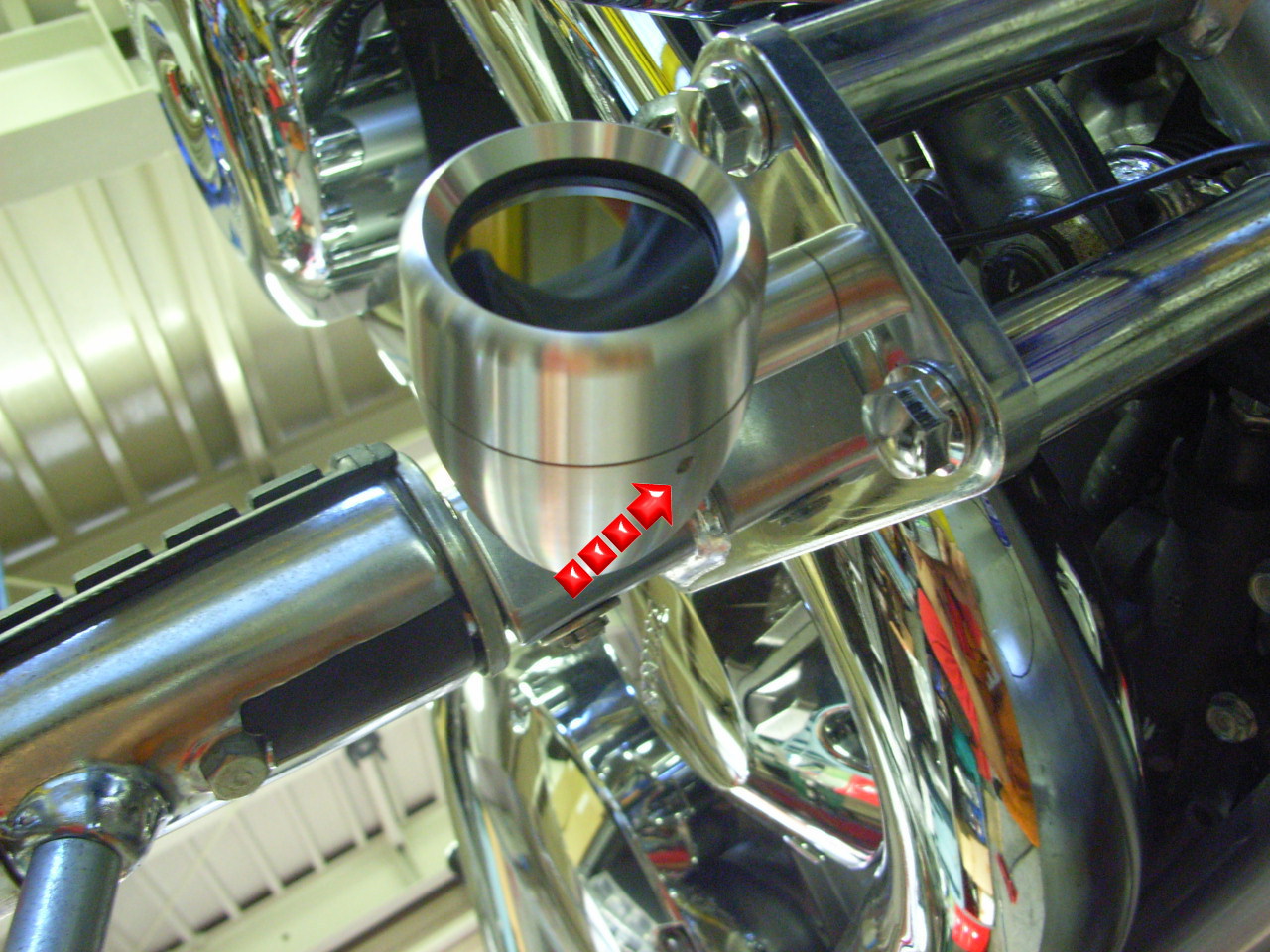

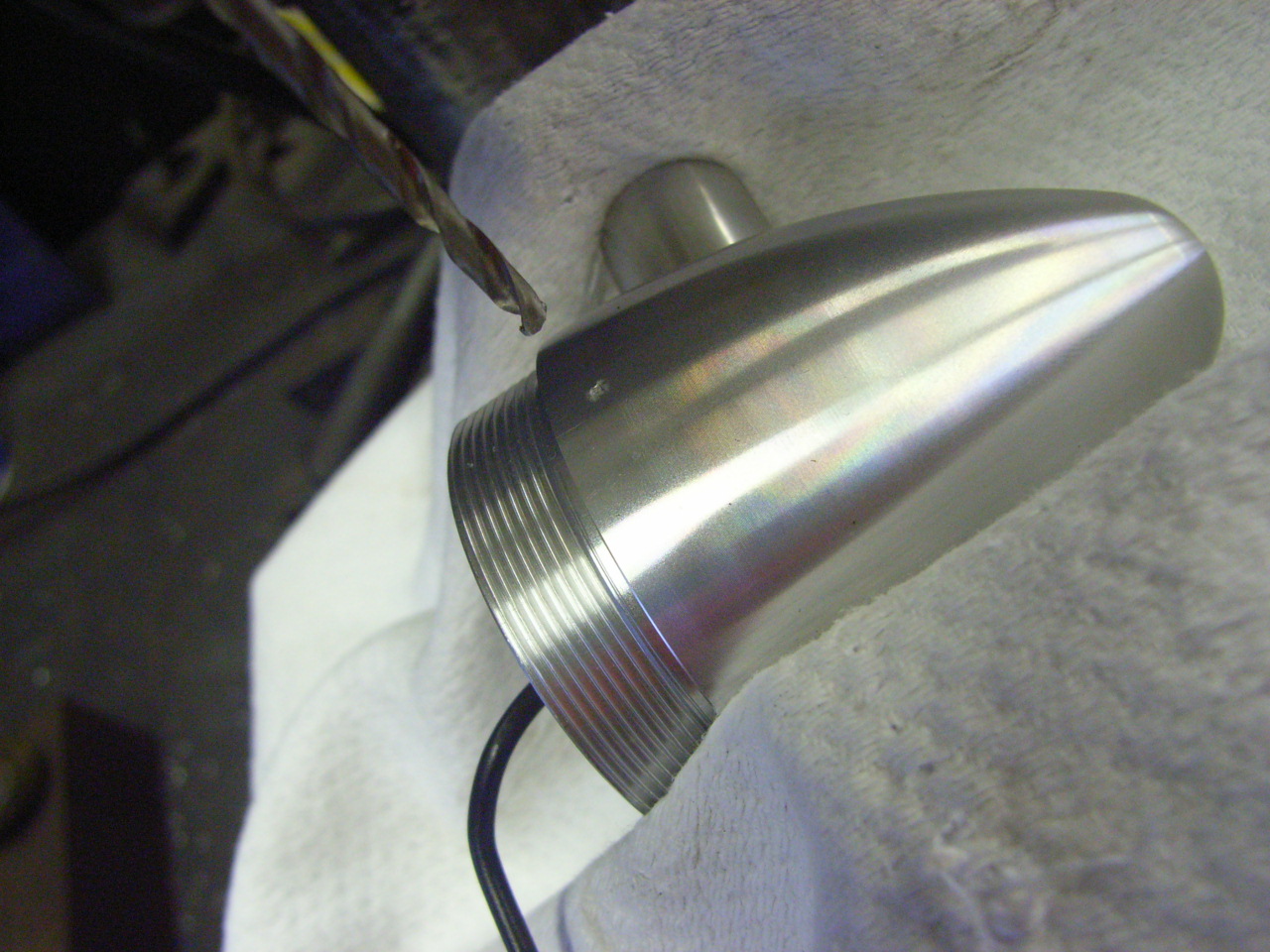

この手のウインカーはレンズ部分は防水ですが、配線部分から水が浸入して水槽状態になってバルブ切れ、ヒューズ切れ、車両炎上など起きますので、排水用の穴が必要になります。

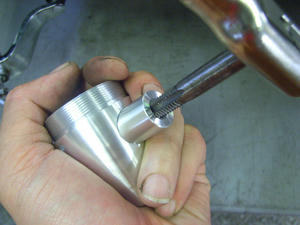

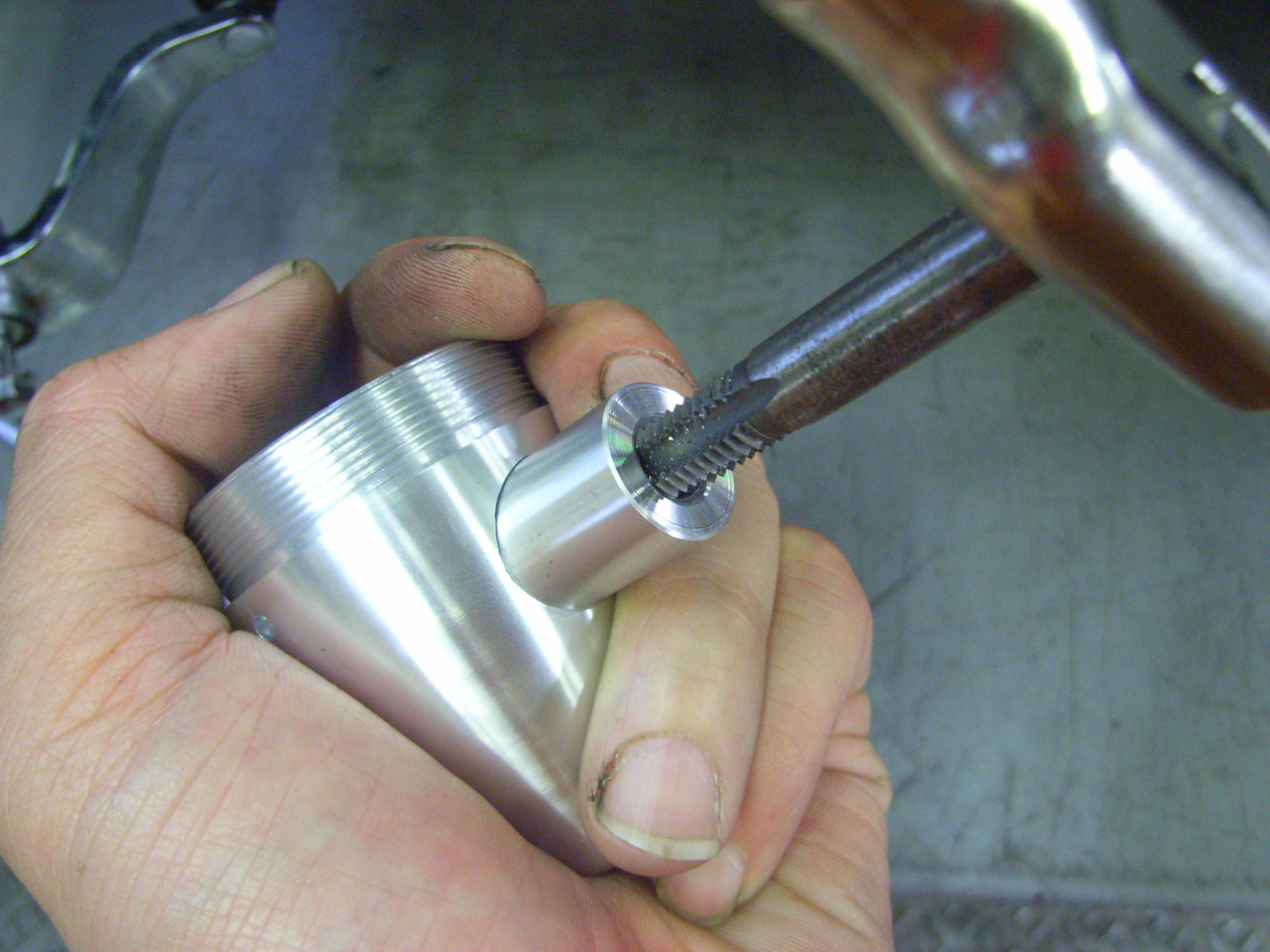

ネジ山も足りなく、ボルトが奥まで入らないので、ネジ山を延長させます。





車体に取り付けます。排水加工もOKです!





お次は配線です。

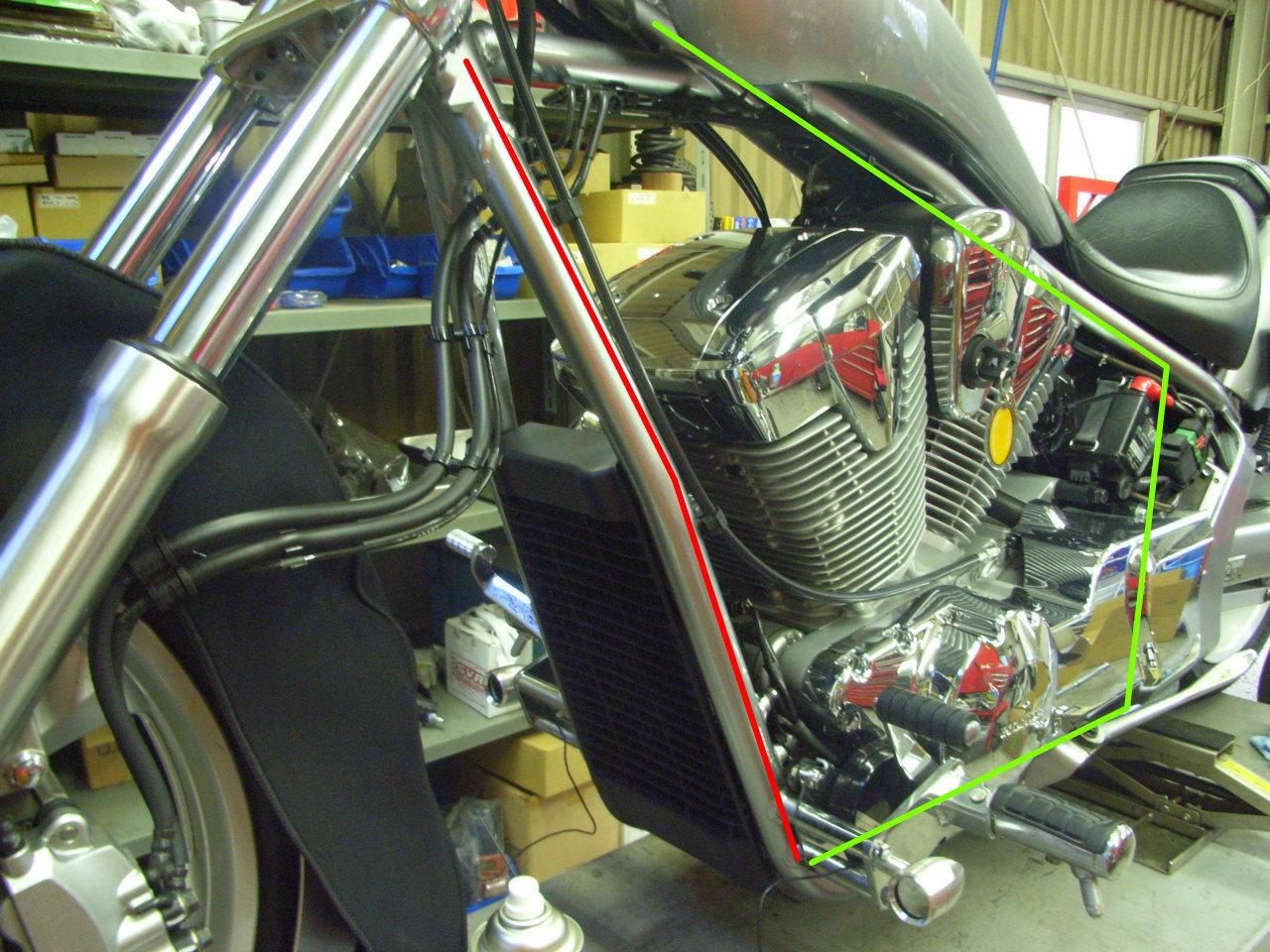

ノーマルのウインカー配線はヘッドライトカバー内にコネクターがあるのですが、最短距離は写真赤のライン。
しかし、ここに配線を通すのは目立ってしまい、折角カッコいいウインンカーを付けても台無しです…。

そうなると、手間でも写真緑のラインで配線するのがいいですかねー。

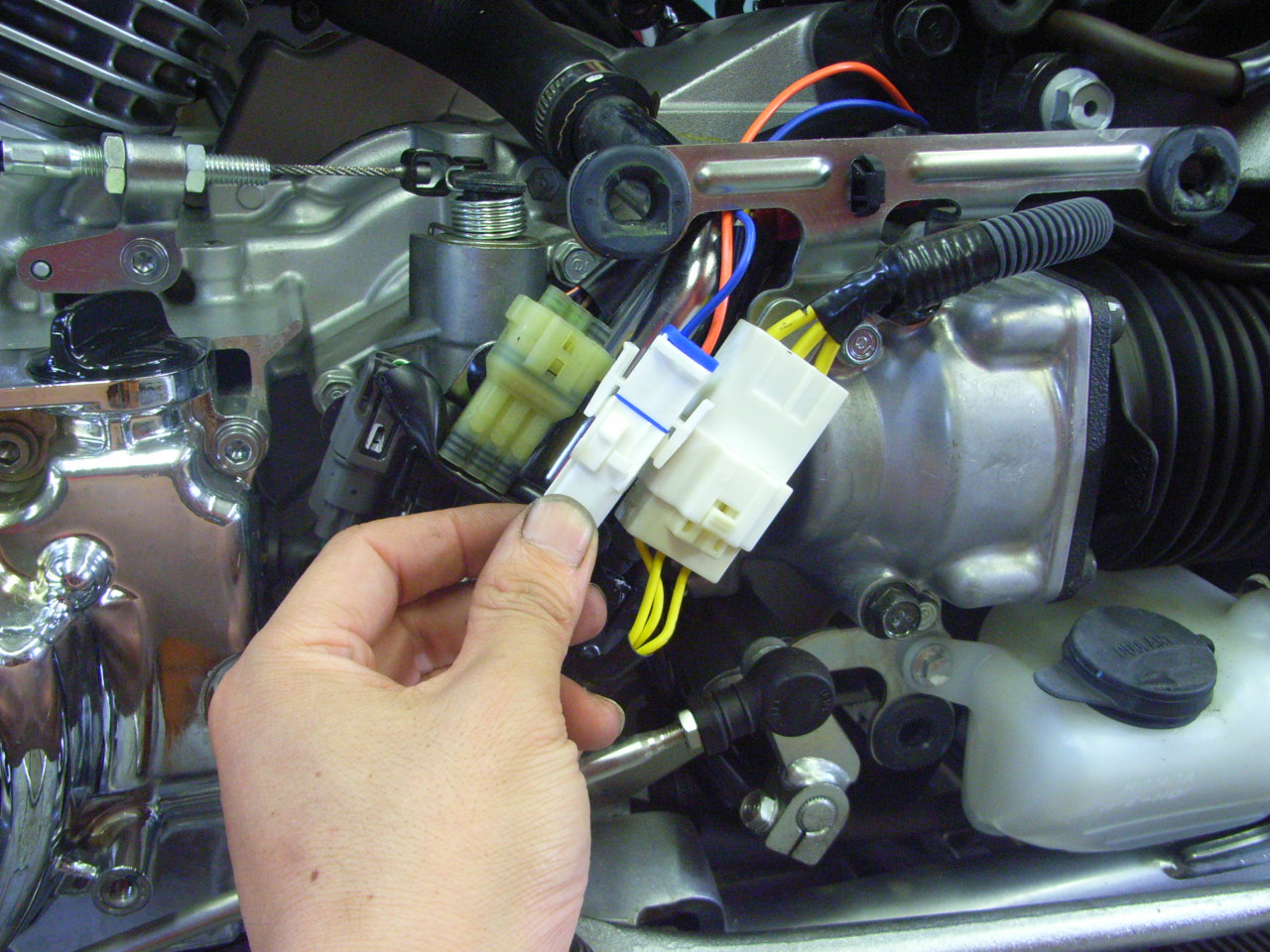

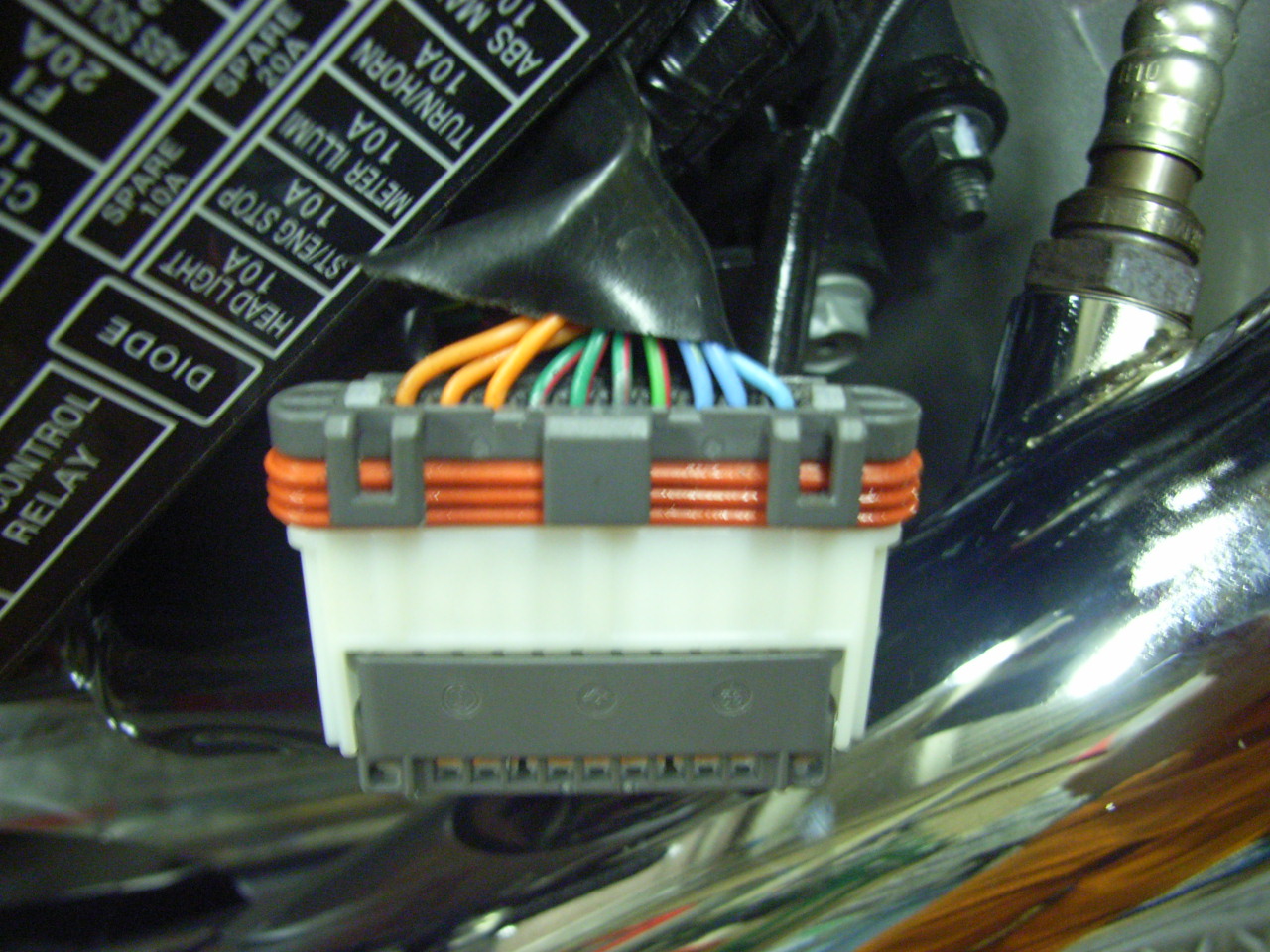

配線を探っていたところ、シート下にジャンクションを発見!!
これで、態々ヘッドライトまで配線を引っぱらなくて済みました♪
フロント兼スイッチ、リヤ、インジゲーターの3本です。

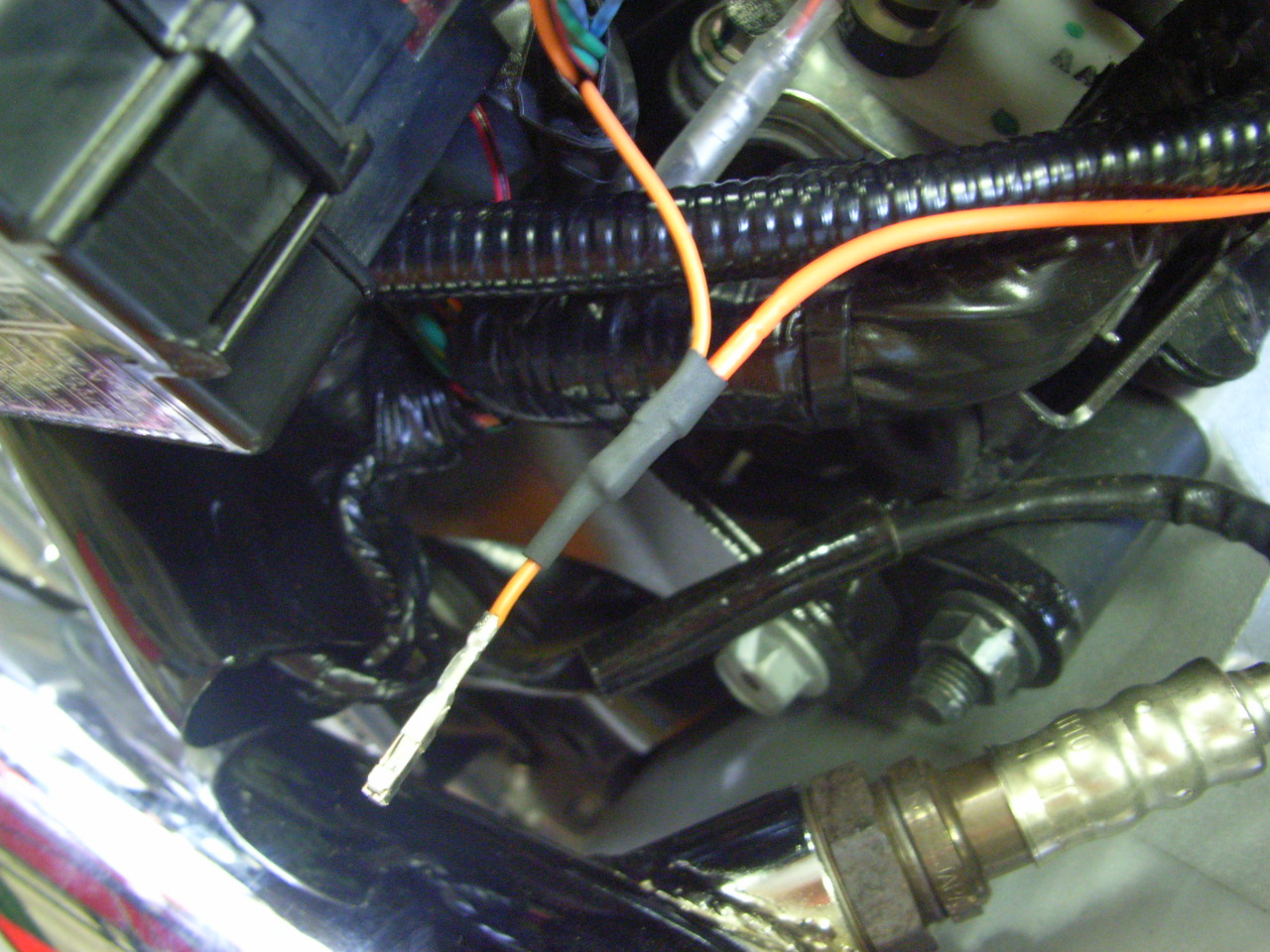

ハンダで配線を分岐させます。





左下サイドカバー内に防水コネクターを使用し接続。

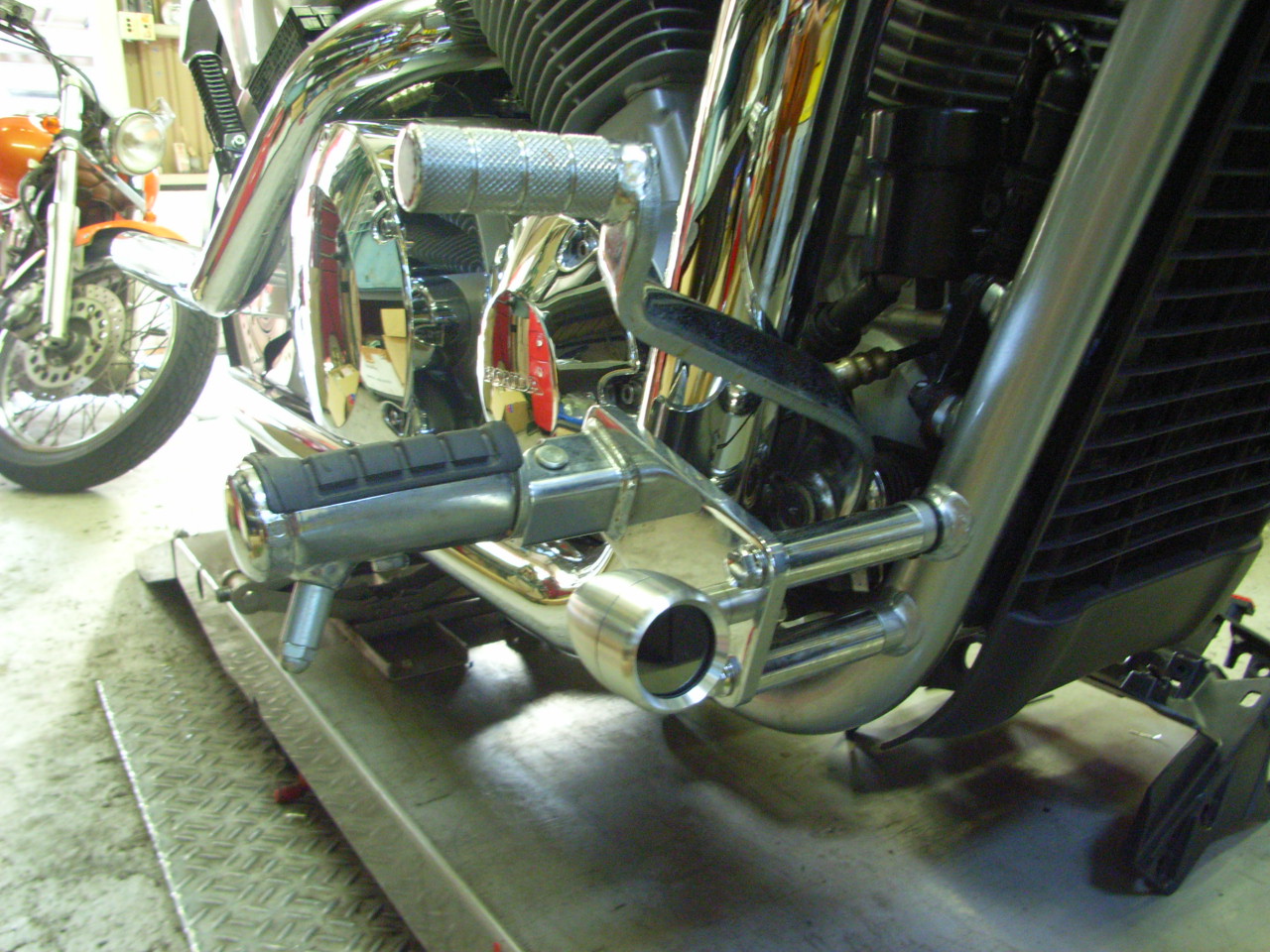

完成!!

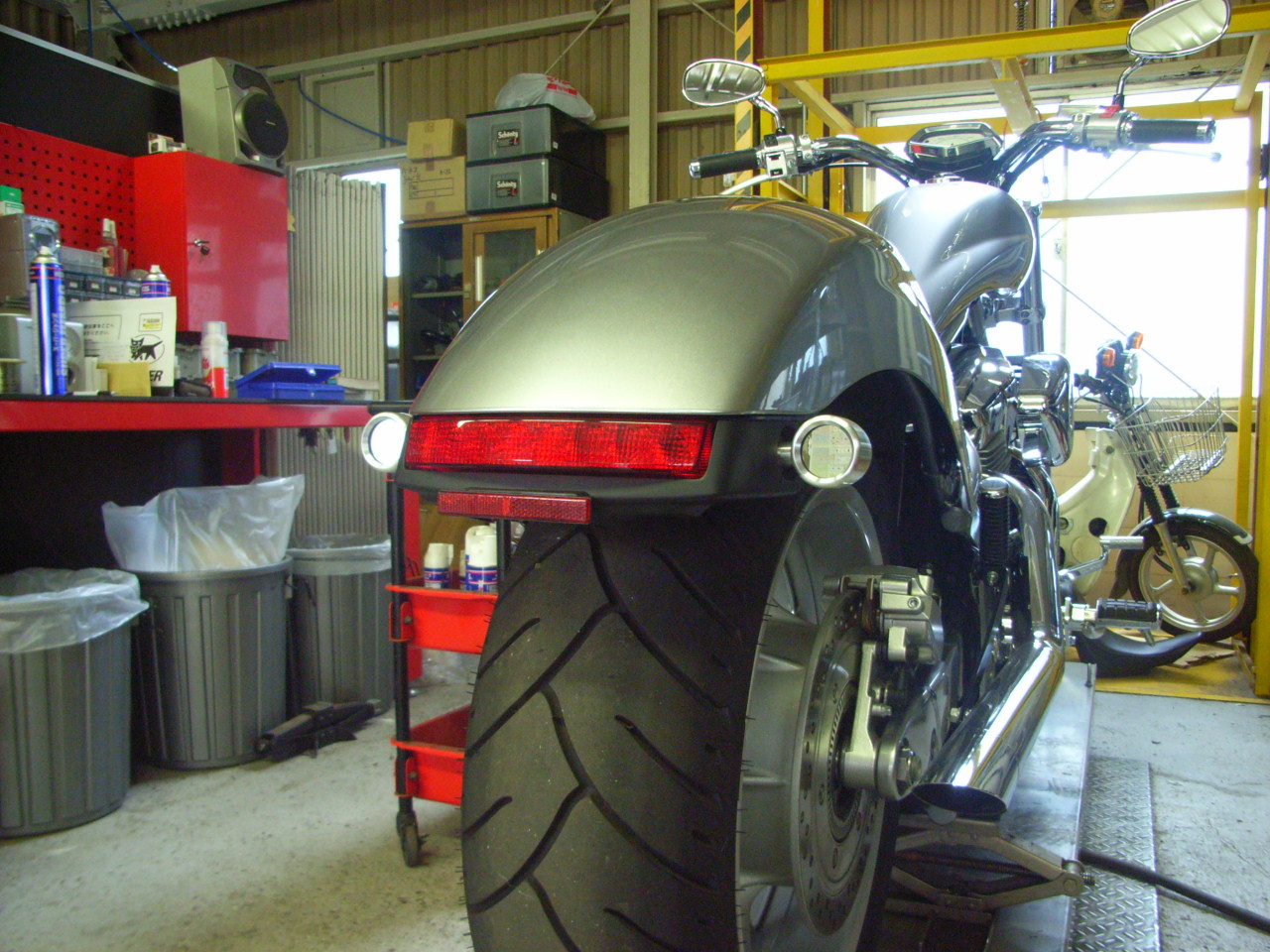

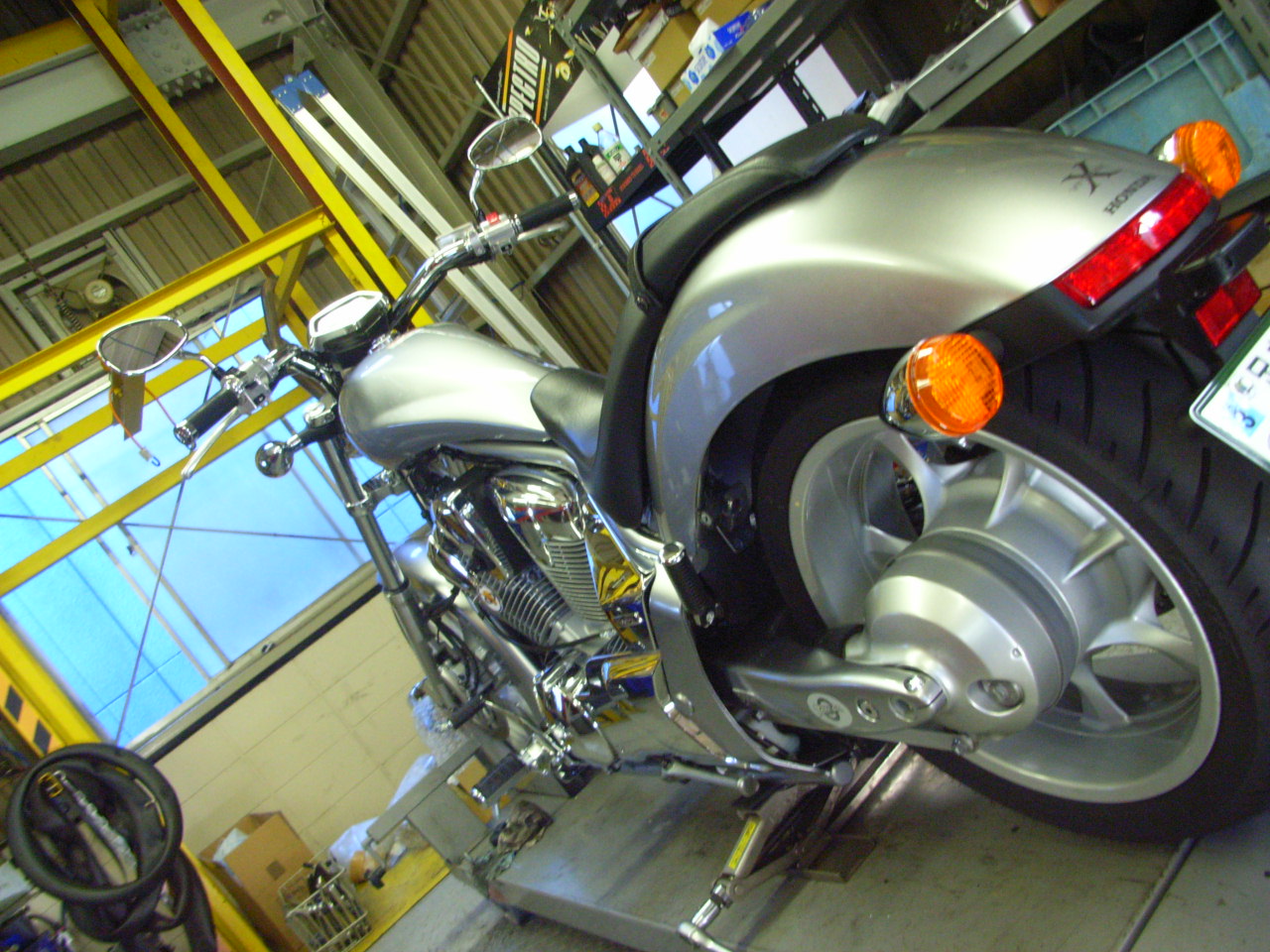

VT1300CXのテールです。
せっかくのリアタイヤを隠してしまい少し残念です…。

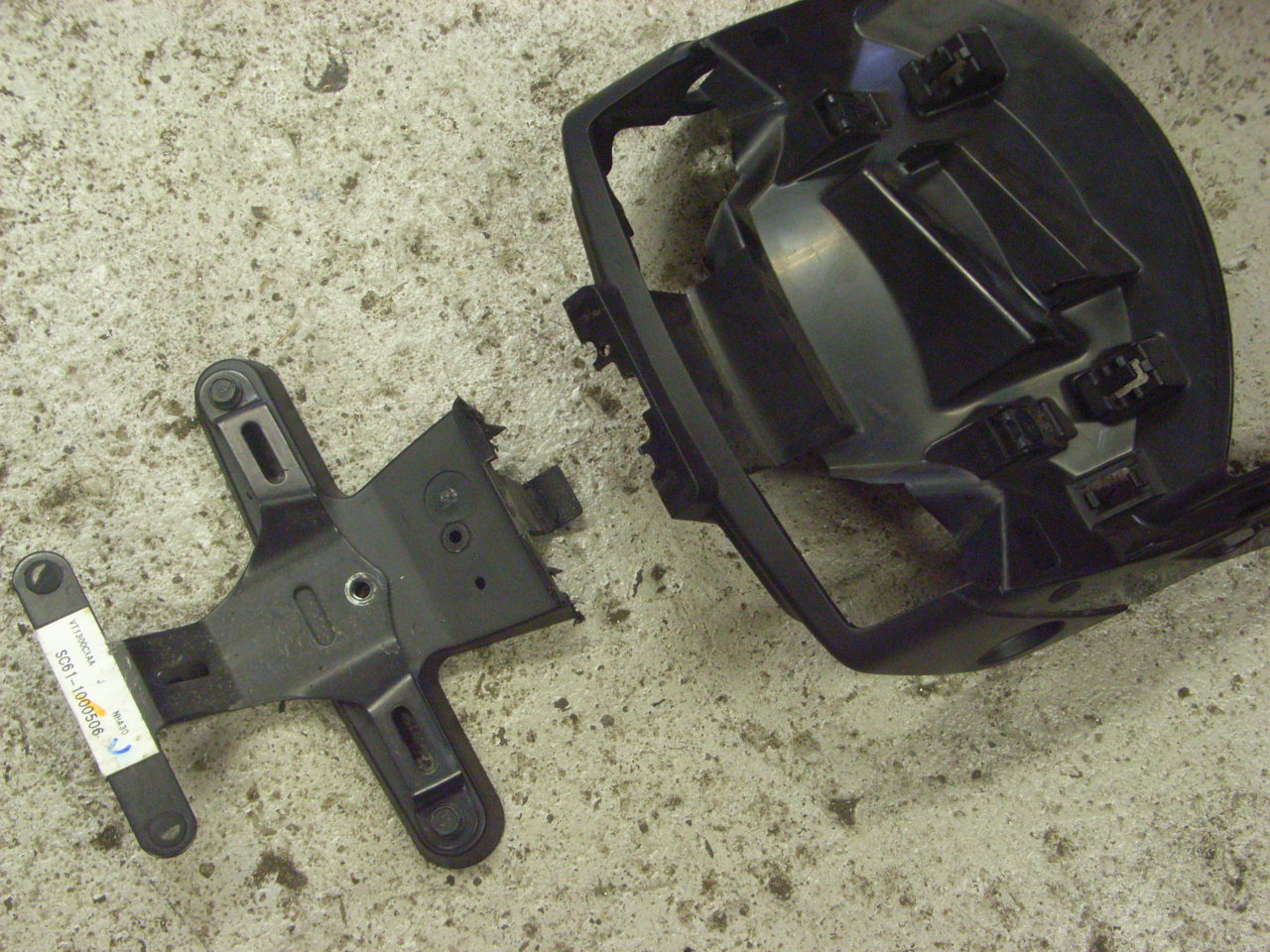

リアフェンダー、サブフレームを外し、テール周りを分解!
ナンバーホルダー部分をカットします。

断面を整えて…

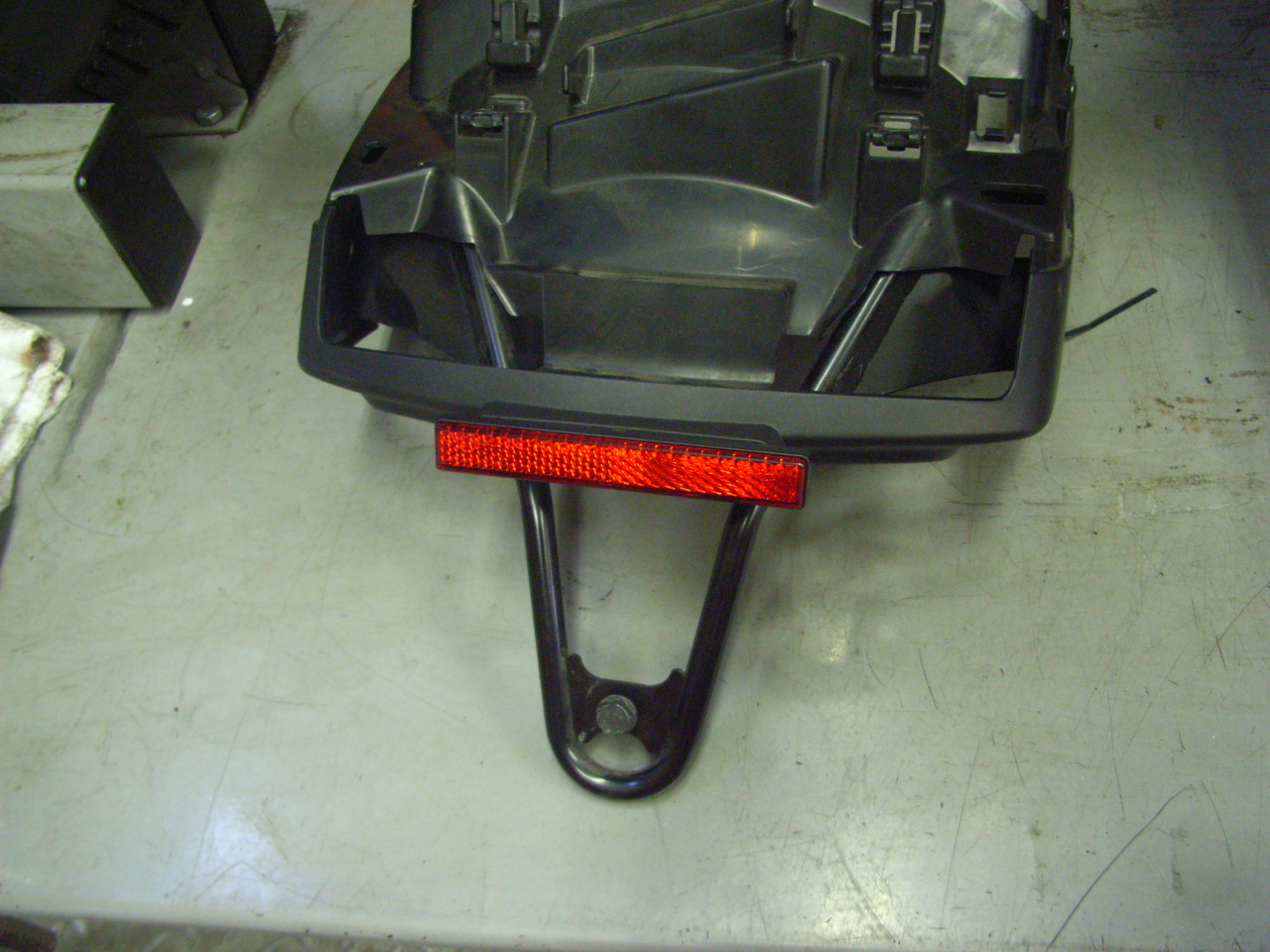

リフレクターを新たに装着!

お次はペロッと飛び出たサブフレームの加工です。

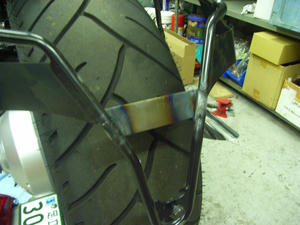

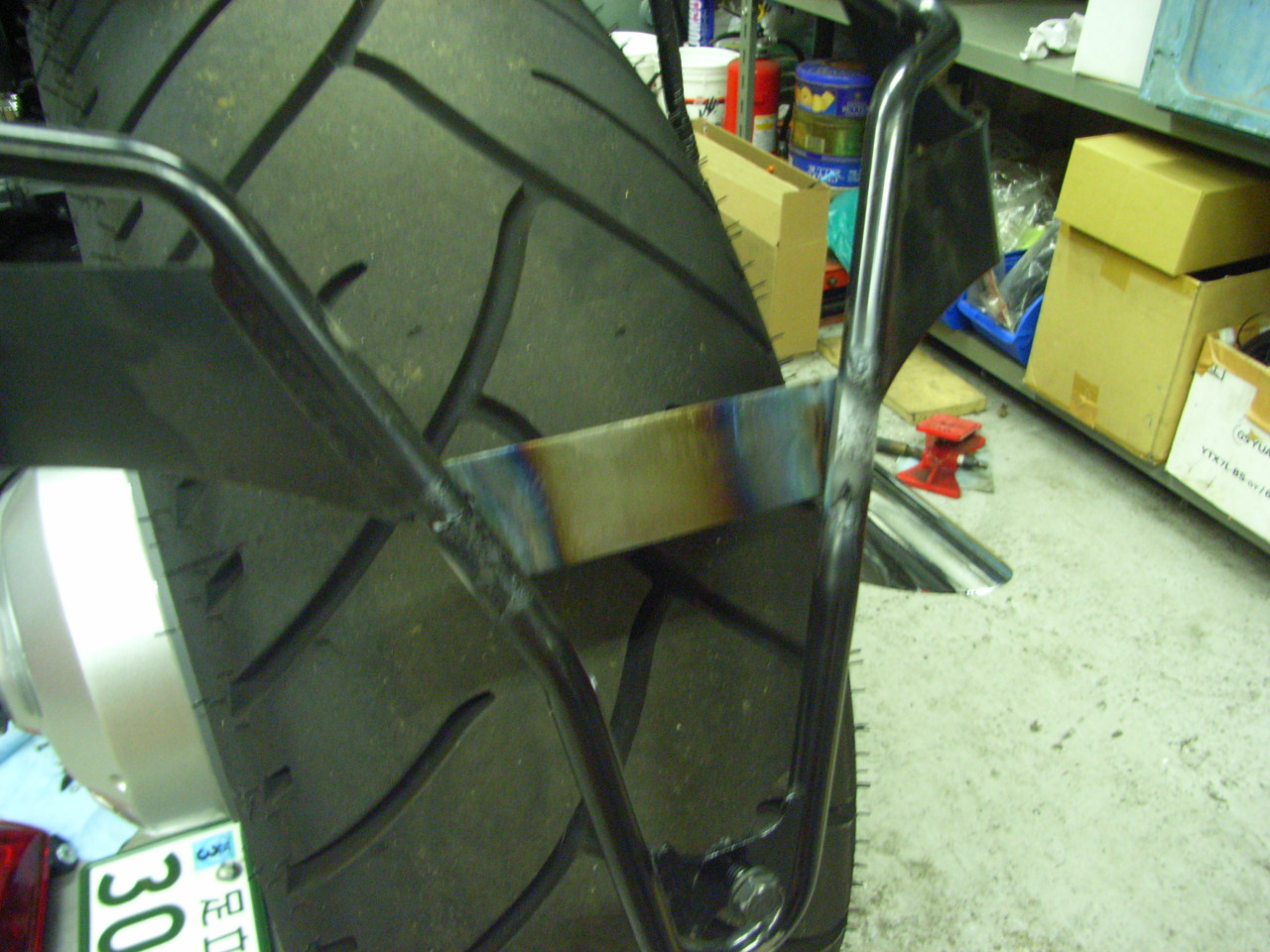

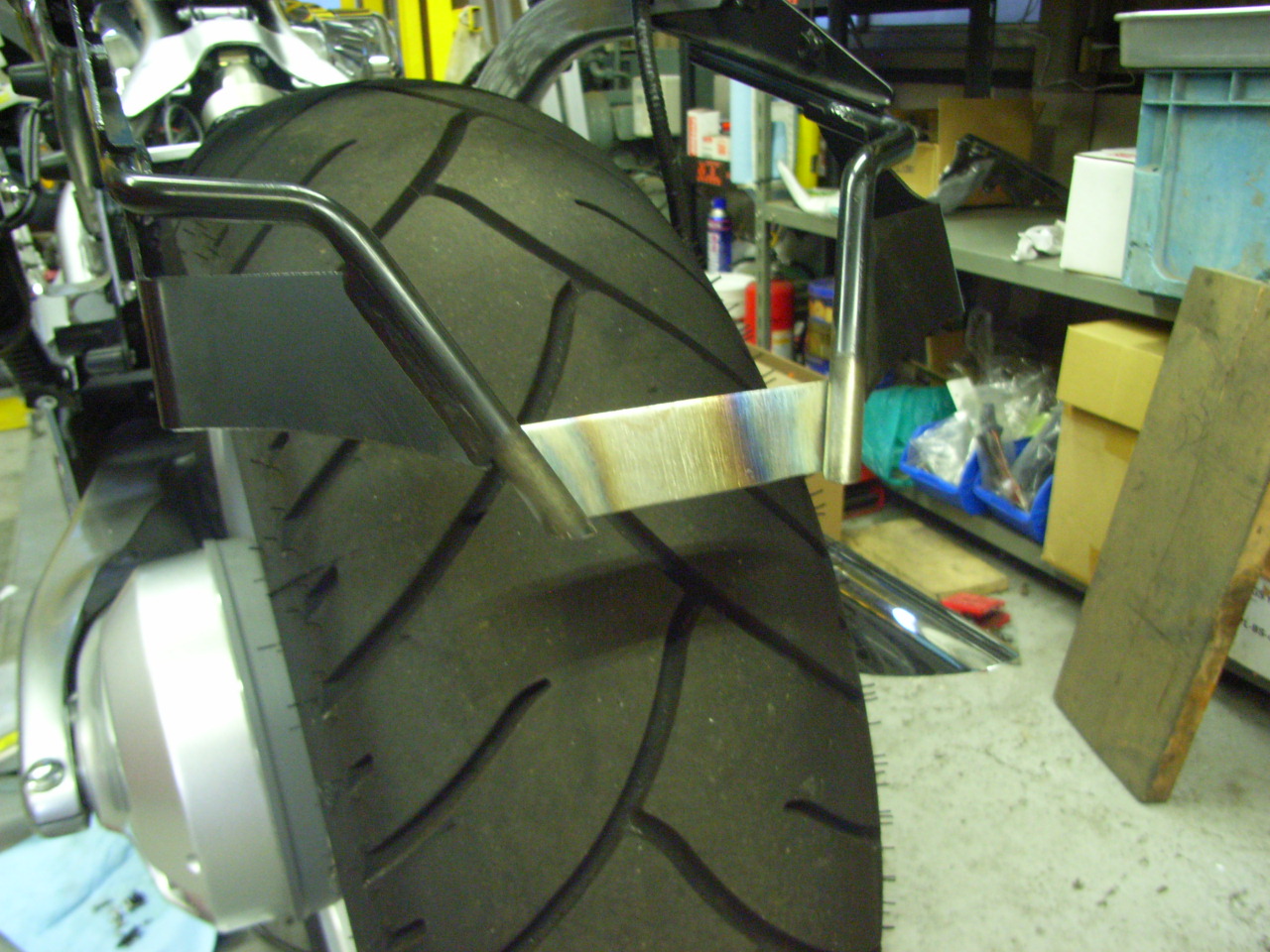

サブフレームをカットする前にプレートを溶接。





余分な部分はカットし、その後塗装します。

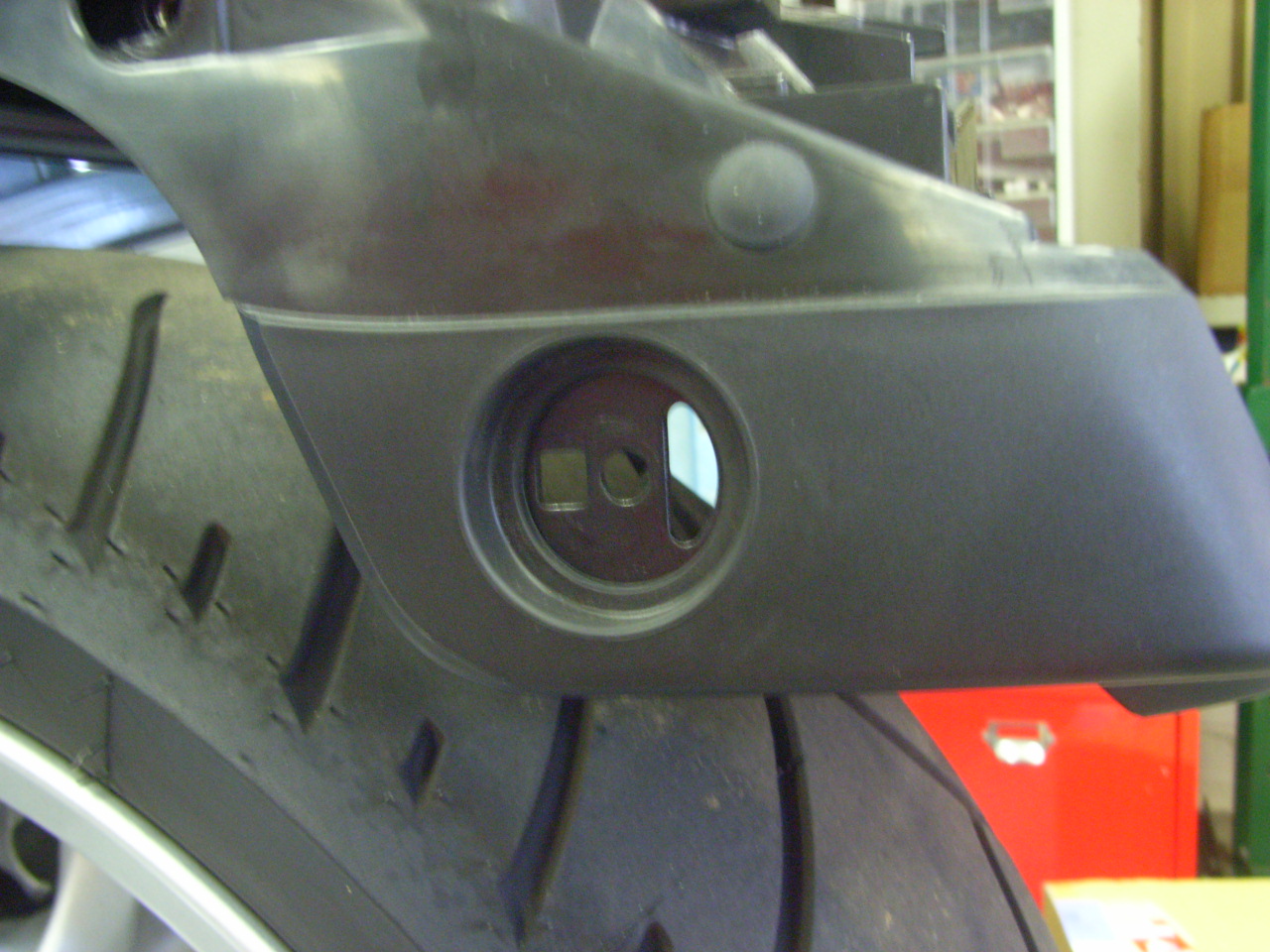

こちらは、リアウインカーの取り付け部分。

ボルト穴の他に配線が通る穴と回り防止の穴が空いていて、このままウインカーを付けてしまうと穴が残ってしまい折角のウインカーが台無しになってしまいます。

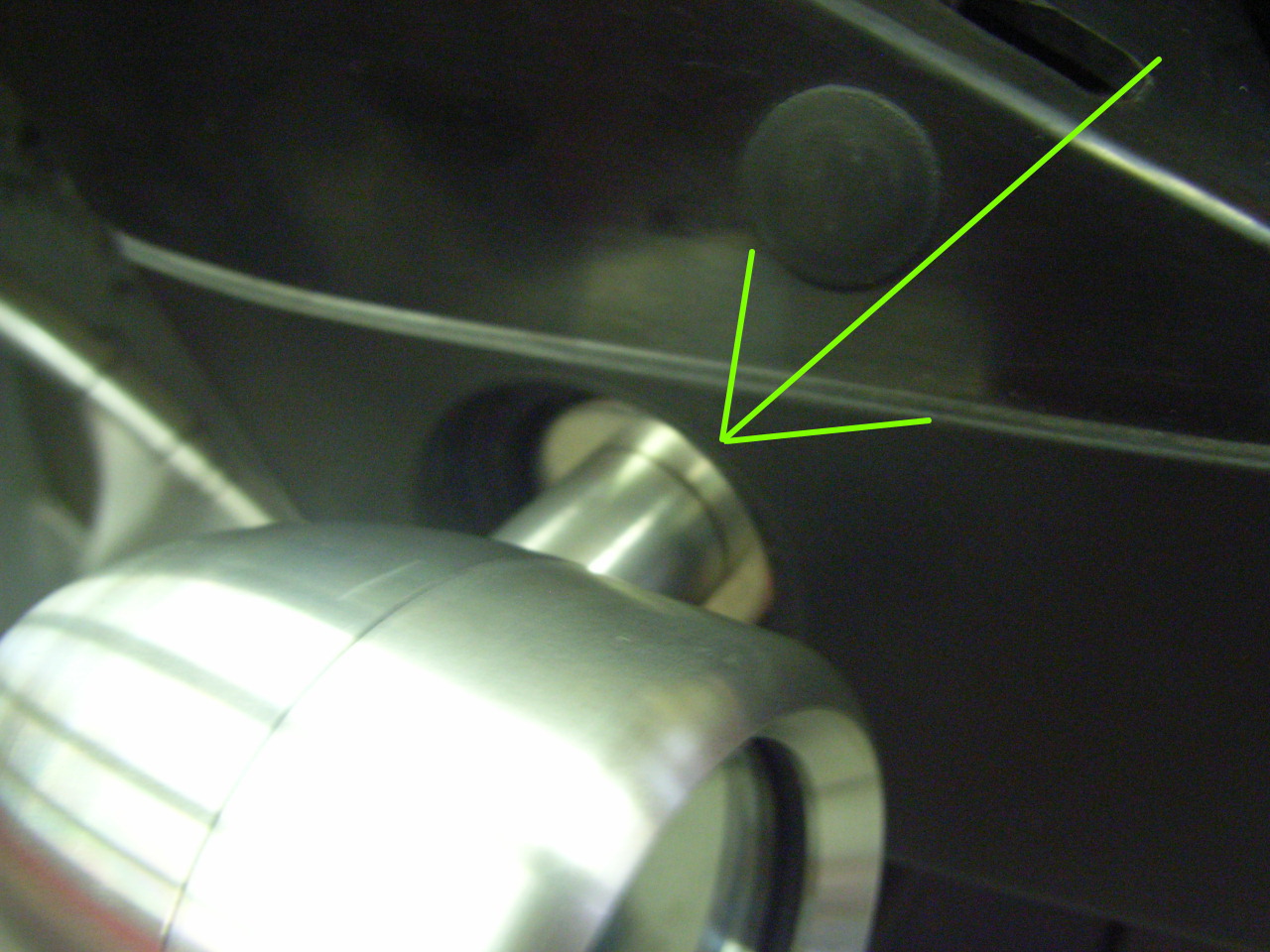

この様な場合は丁度良いワッシャーを(無ければ作って)ウインカーとの間に入れる事で、きれいに仕上がります♪





だいぶスッキリしらリヤ周りになりましたね!!

ナンバー?!

次回更新致します
