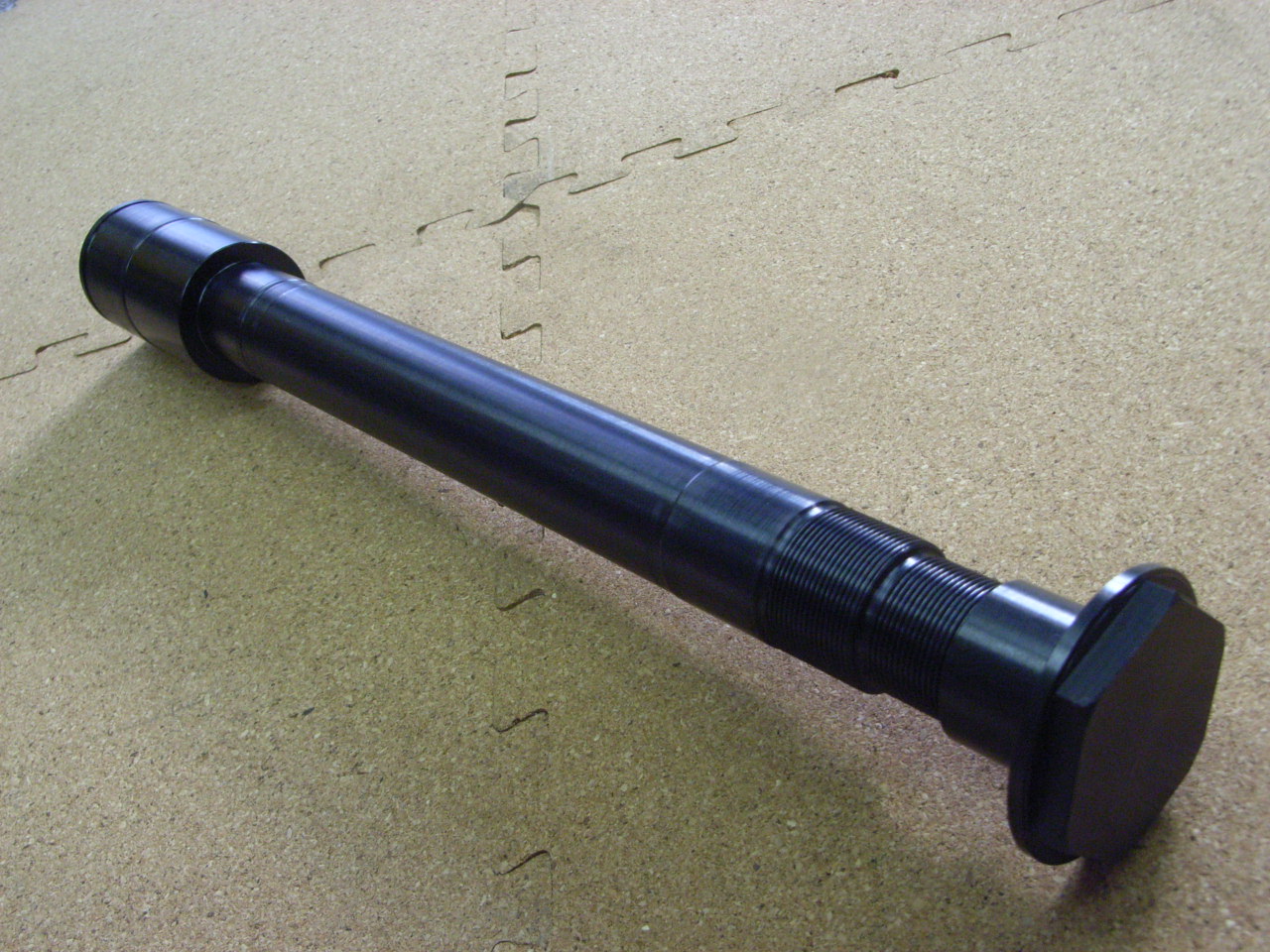

アルマイトから上がってきましたので、作業を進めます!

スポーツスターにZXRのフロント周りを装着させる為のシャフトになります。









シャフトをロアブラケットに圧入しました。

このフォークの場合は上下の幅は決められているので、狙った位置かどうかの確認…。問題ないですね!

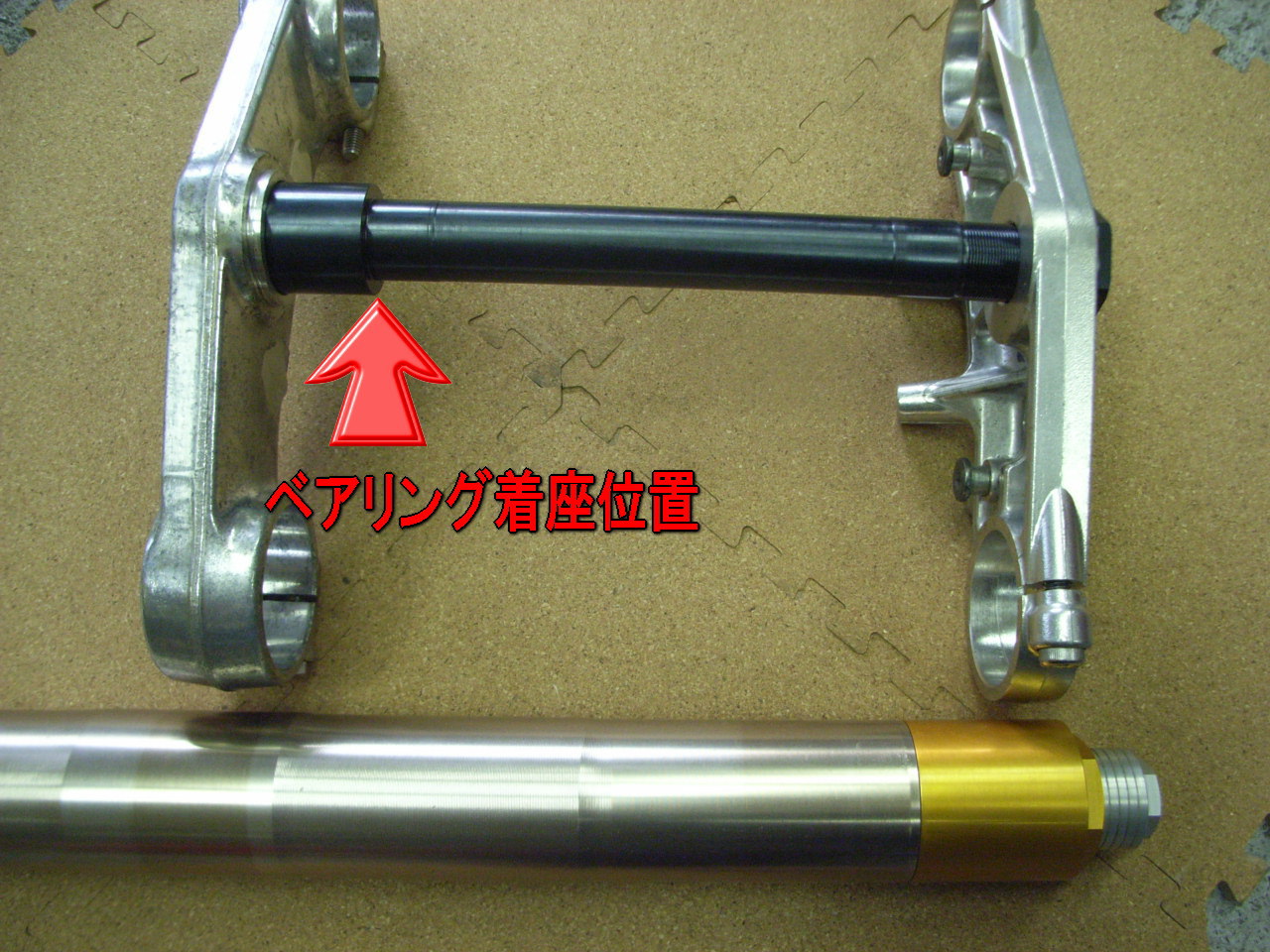

ロアベアリングの着座位置は矢印の部分なのですが、ロアブラケットとの間にスペーサーを挟まないとロアブラケットがずれる可能性があると先生からのアドバイスを頂いたので、追加のカラーを作ります。

シャフト自体、ある程度の採寸誤差を考慮して設計していますので、カラーの長さは図面上で計算できません。
したがってロアブラケットに圧入してから……、圧入するにはアルマイトを施してから……と工程が増えてしまうのです…

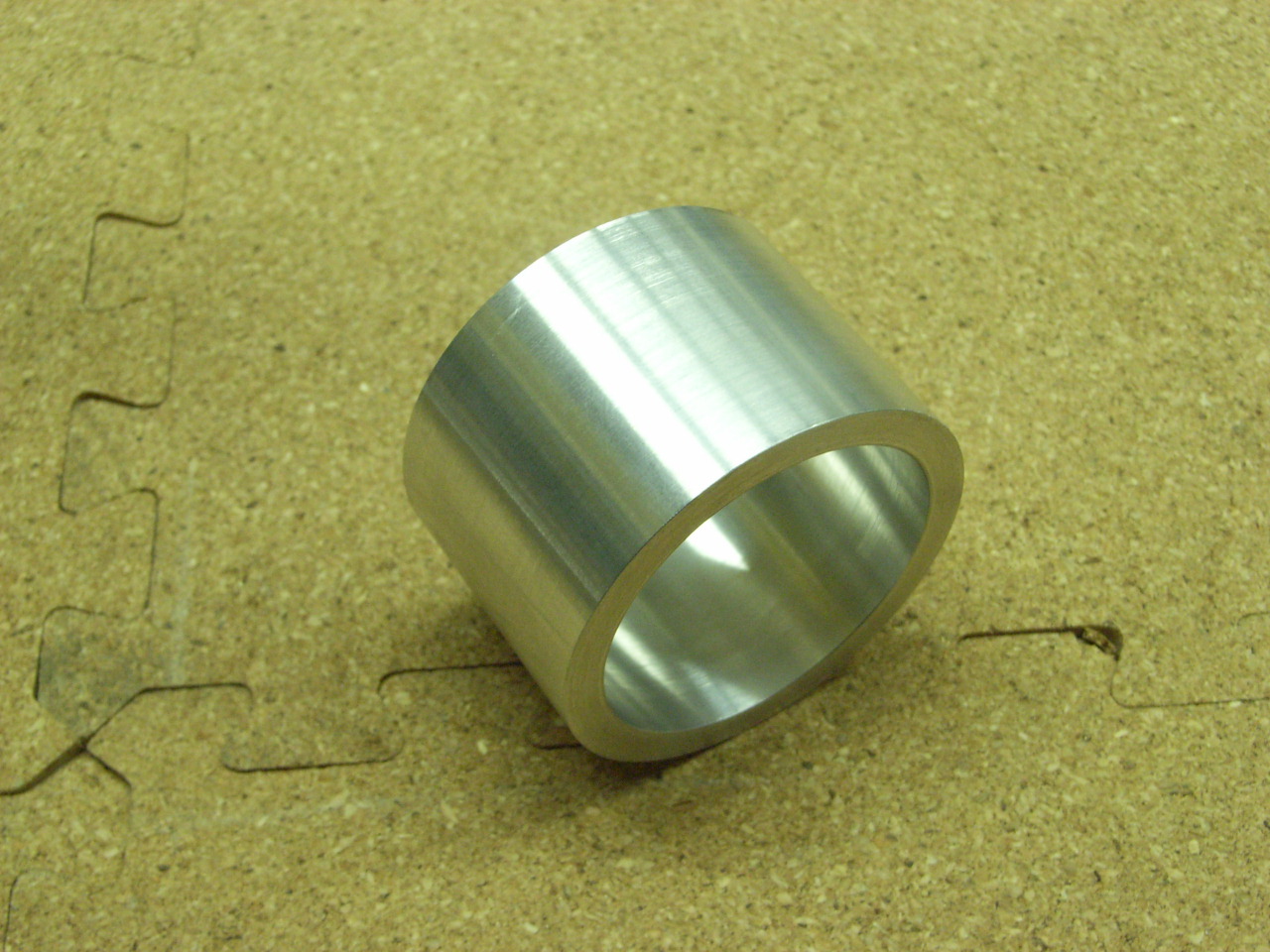

はい。削りました!

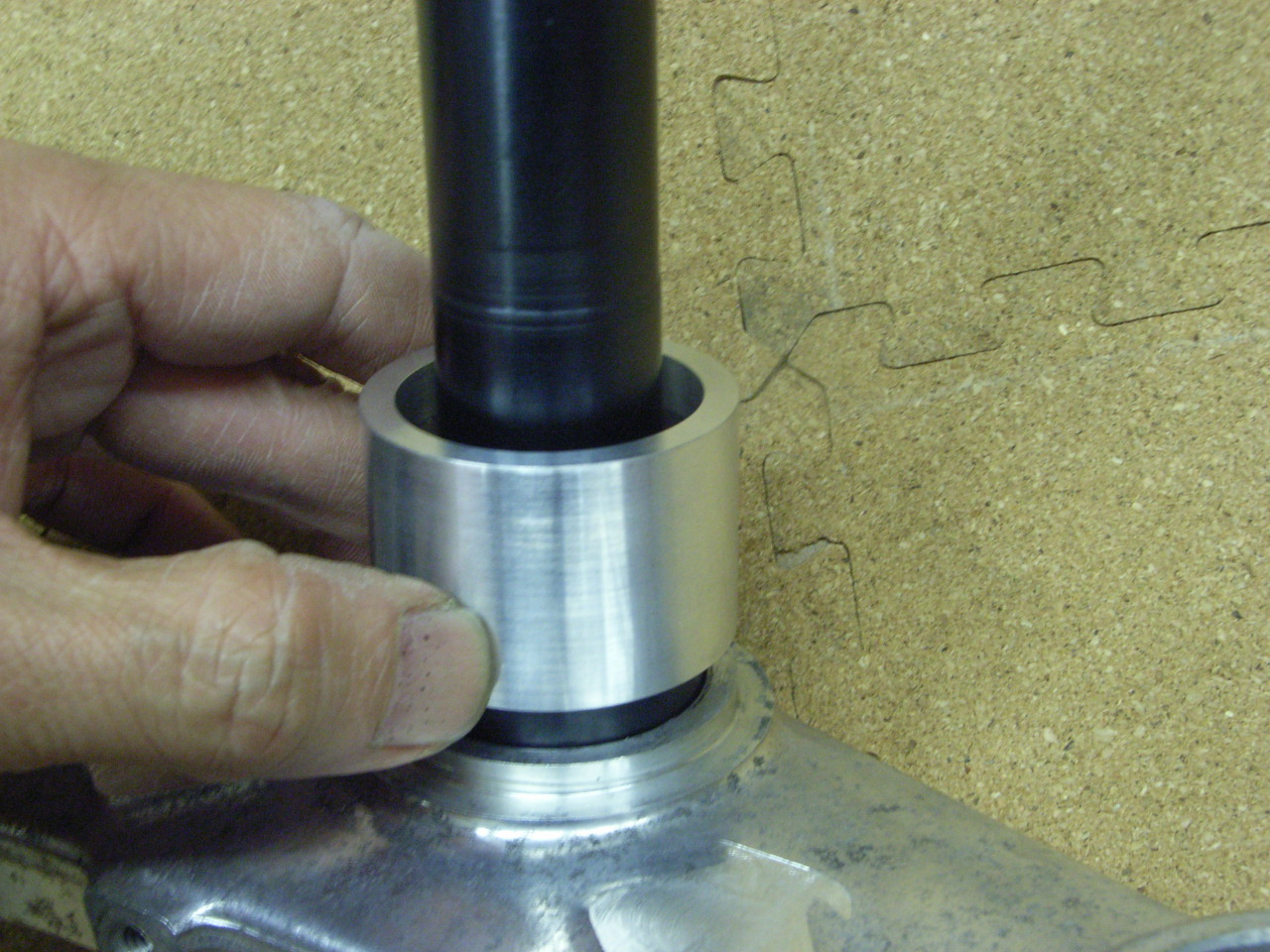

ちゃんと入るかな……?

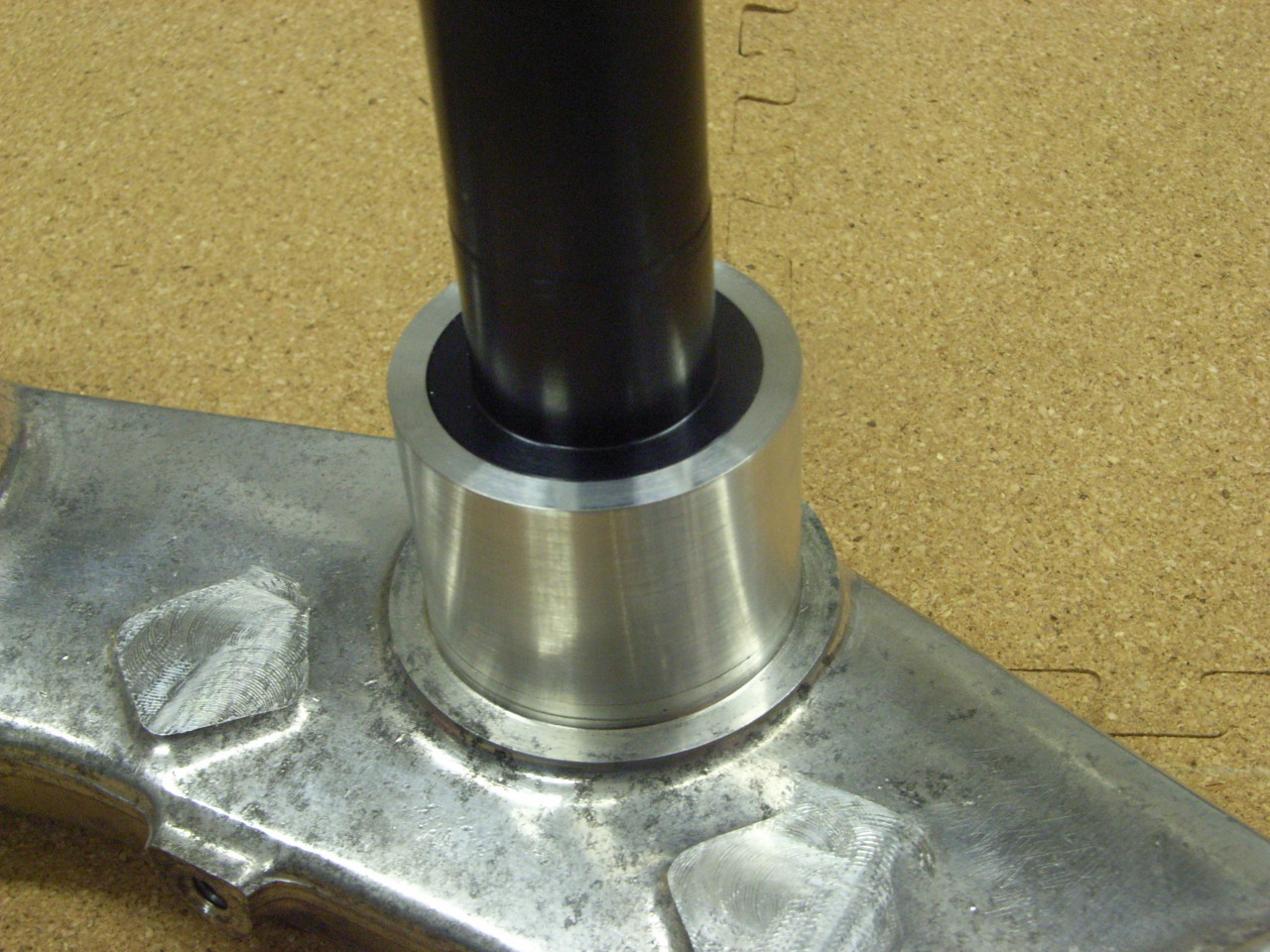

バッチリですね!

保険でカラーの回り止めも追加させておこうかな。


GW明けたらこのカラーをアルマイト屋に持っていきます!!
