ストリートファイター界で大人気!のアーバンヘッドライトですが、ストリートファイターに限らず、何にでも似合う不思議のライトなんです(笑)

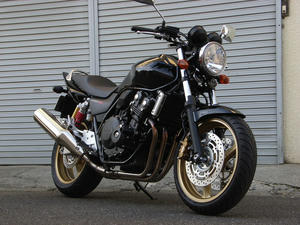

取り付けるのはCB400SF!ネイキッド系に取り付けたいと思っている方は参考にして下さい。取り付け概要の案内なんて、工場が基盤の当店ならではですね!!

この内容が全てではありませんが、ご自身の作業スキルと相談して、自分で取り付けるか、ショップに依頼するか判断材料になってくれればと思います。


では!ちゃちゃっと流します。

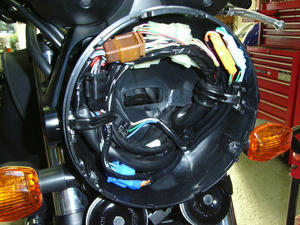

多くのネイキッド系はヘッドライト無いにある配線の束が敵となります!アーバンヘッドライトには隠せるスペースがありません。

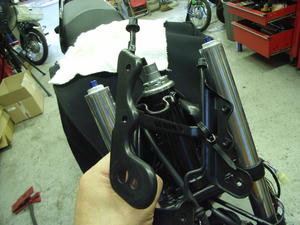

ハンドル→トップブリッジを外し、必要の無いヘッドライトブラケットを外します。トップブリッジの脱着にはフロント周りにかかる重さをコントロールする必要があります(吊したり、ジャッキ等で)

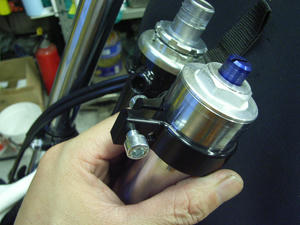

アーバンヘッドライト付属のフォーククランプを入れます。

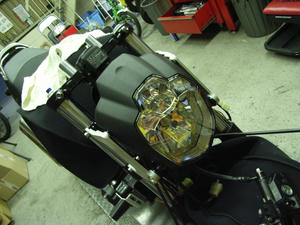

トップブリッジを取り付け、ヘッドライトの幅等に問題が無いか、借り付け。

















見事、メーターと干渉します!


















アーバンヘッドライトと干渉する箇所のメーターカバーをカットします。

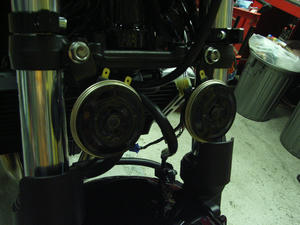

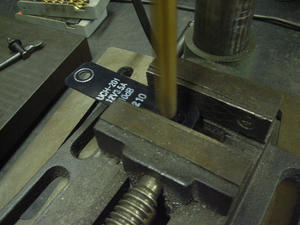

ノーマルのヘッドライトブラケットに付いていたホーンの位置を変更する為、ホーンブラケットの穴を拡大します。


















全く別の場所に移動してもいいのですが、今回はロアブラケットに直付けです。

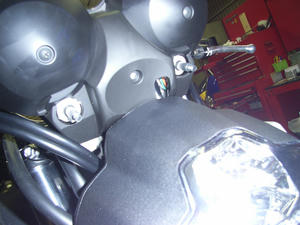

メーターはラバーマウントで揺れますので、アーバンヘッドライトと接触しそうな箇所にはスポンジを貼っておきます。

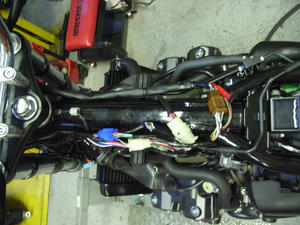

予算の都合上、アーバンヘッドライトの裏に配線を束ねようと思ったのですが、『もしかしたらタンク下に無加工で納められるかも』とプロの勘が働き、若干作業代のオーバーですが、そこはサービス精神で乗り切る事にし、タンク下に収めてみる事にしました。通常はタンク下にコネクター類を隠す場合は大幅な配線加工が必要になる事が多いです。

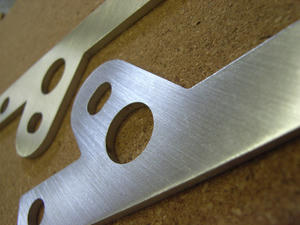

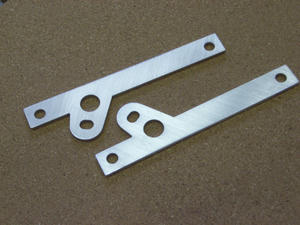

ウインカーはそのままでは付きませんので、ウインカーブラケットを作りました。


















アップにも耐える美しさです!(笑)

こちらは、G.F.Productsでアーバンヘッドライトを購入して頂いた時のみに同時注文出来るオプション品でございます。車種はCB400SF-NC42用ですが、他車種にも使えるかもしれませんね。
【品名:アーバンヘッドライトNC42用ウインカーブラケット(ノーアルマイト・ヘアライン仕上げ) 品番:UB-NC42-CB4SF 価格:6,300円】
ポリッシュ、カラーアルマイトもご用意できます。



話を戻して…

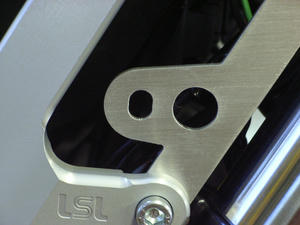

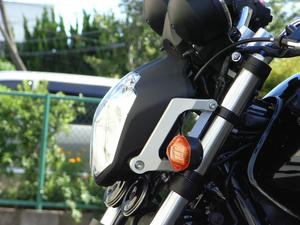

この様にアーバンヘッドライトのブラケットとフォーククランプの間に挟んで下さい!!そしてウインカーを付けて………

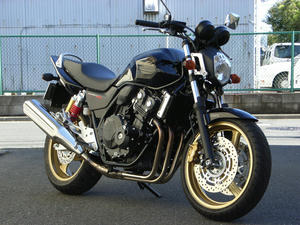

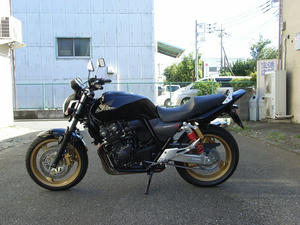

完成!!

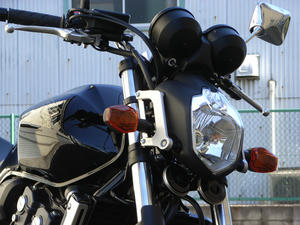

このヘッドライトはフロントフォークに這わす様に付け、また位置も下に付けるのがカッコいいですね!!






























カッコイイ!!メーターをモトガジェットにして小型化すると更にカッコよさが増すでしょう!!


































【LSL アーバンヘッドライト】





今回のまとめです。

トップブリッジを外す必要があり、ジャッキやバイクスタンドが必要。
配線加工が必要な場合があり、ハンダ、配線クランプ等が必要。
ヘッドライトの幅が違う場合は、カラーを用意したり、加工が必要。
純正メーターとの干渉。(同時にモトガジェットにするのが好ましい)
ウインカーの取り付け場所。
純正ヘッドライト内の配線の隠し場所。

こんなところでしょうか。
参考にしてもらえればと思います。



各サイズ、ジーザックドットコムで取り扱っております。
