寒くなってきましたね!

そんな寒さもあたたたたかくしてくれるのがグリップヒーター!!
巷で話題のヒートデーモンズです!

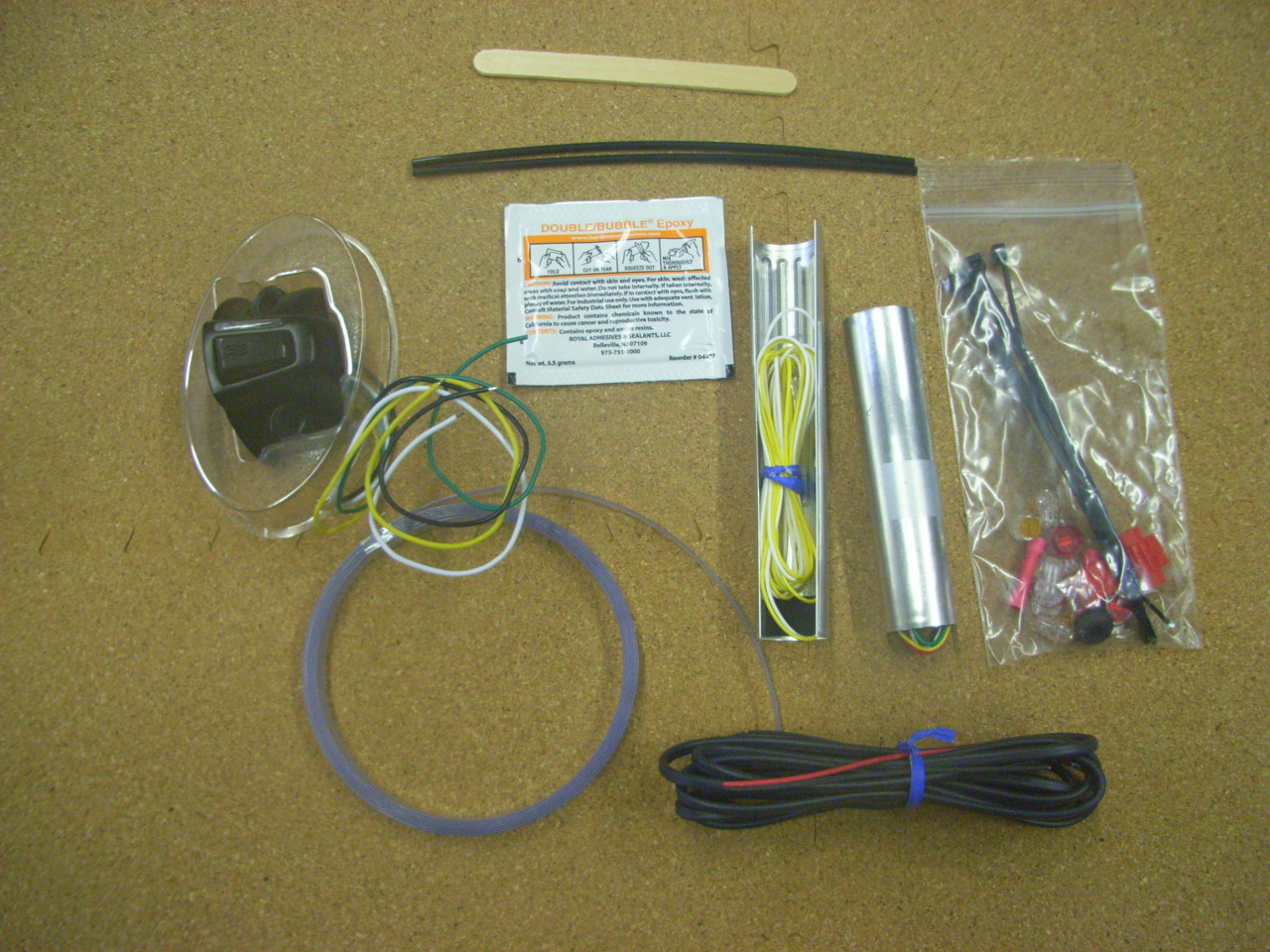

中身はこんなかんじです!
一番上にあるアイスの棒がすごく気になりますが(笑)、それは置いといて…
従来のグリップヒーターはグリップ自体に熱線が仕込んであったのですが、このヒートデーモンズはハンドルの中に熱線を仕込むので、好きなグリップでしかも温かいと何とも画期的でございますよ!!

では、取り付けてみましょう!

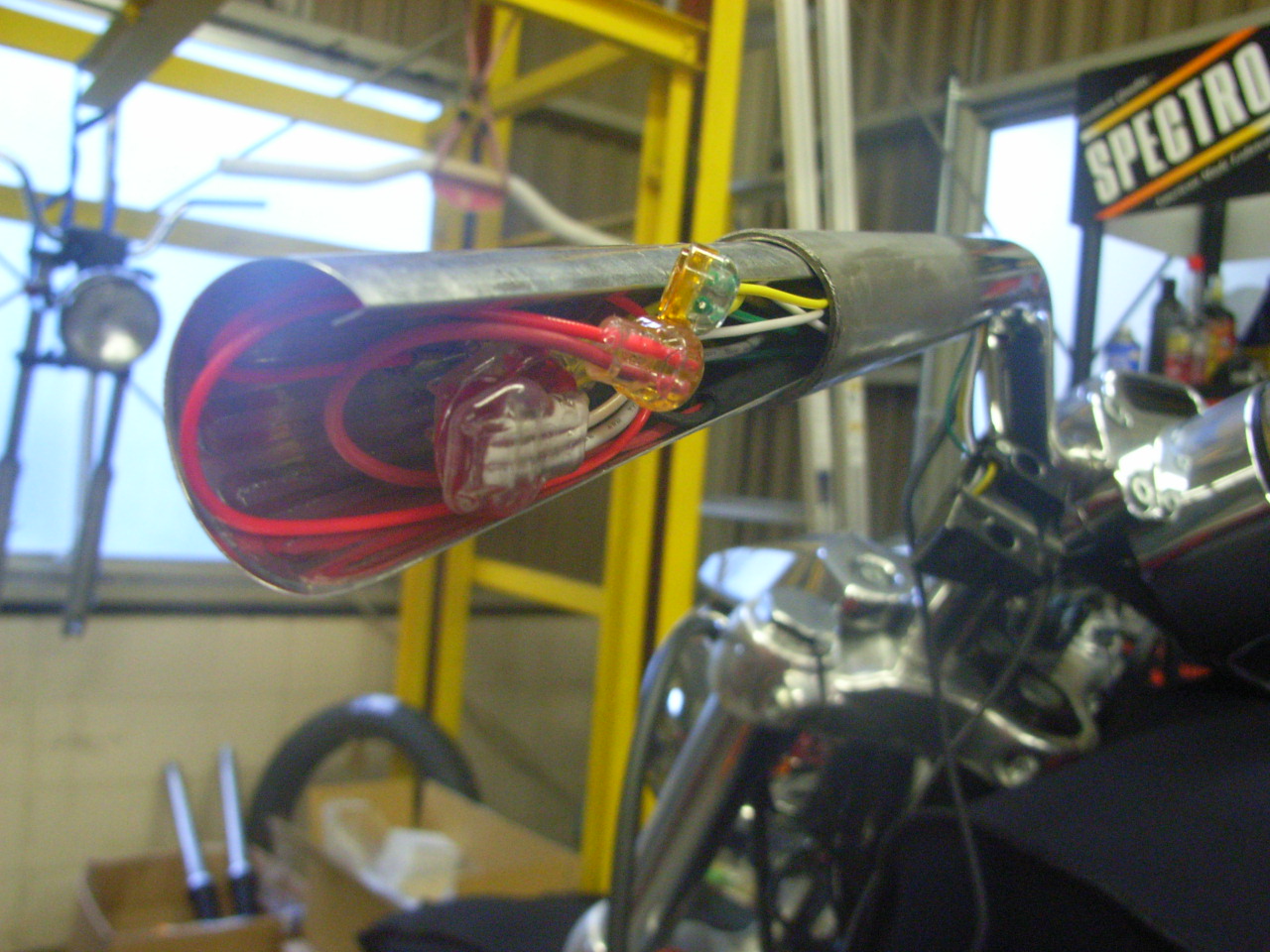

最初にハンドルへ穴空け加工を施し右ヒーターを装着。
その配線とコントローラーの配線をハンドルの左側から出します。









そしたら左ヒーターと先程の配線を接続して、左ヒーターを装着。









最後に+(電源)と-(アース)を接続します。

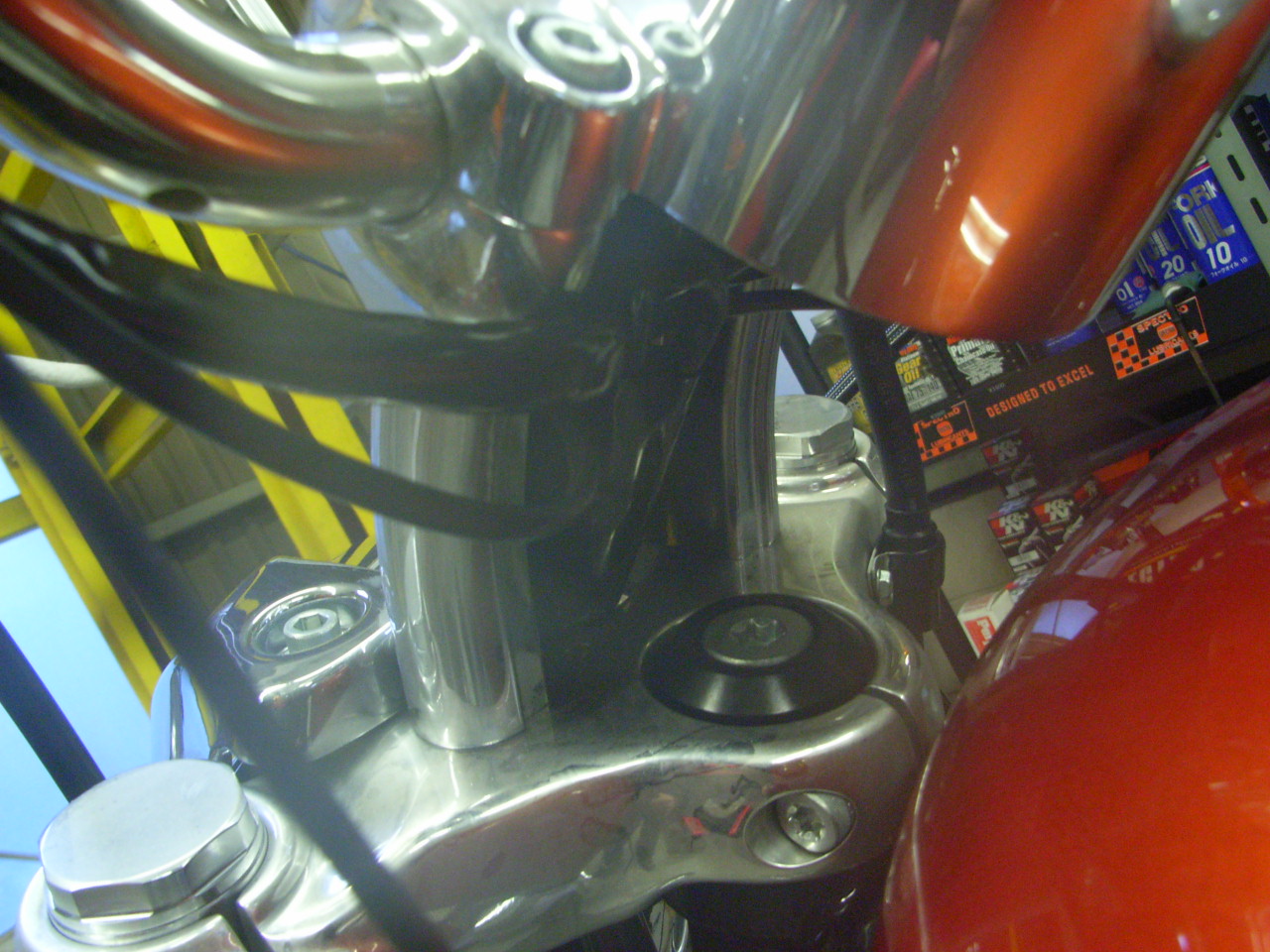

XL1200Cなのでライザーの中にコネクターがあるかなと思ったのですが、無かったので断念。








タンクを外し、赤丸内にあるウインカーのコネクターを使用しましょうかね。










真ん中の青い配線2本は日本仕様だと使用していませんので電源として使えるのです。











青は2本とも電源ですので、アースを別途設ける必要があります。

配線を分岐させる場合、通常は一旦配線を切ってから分岐させるので約3本分の太さになってしまいます。
また挟むタイプの分岐ですと配線を傷つけて接続していますので、後々断線します。(後付け電装品の分岐コネクターはこのタイプが多いです。ヒートデーモンズもこのコネクターが入っていました)

しかし、配線を切らずに接続すれば2本の太さで分岐が出来るのです!狭いスペースには有効ですね!

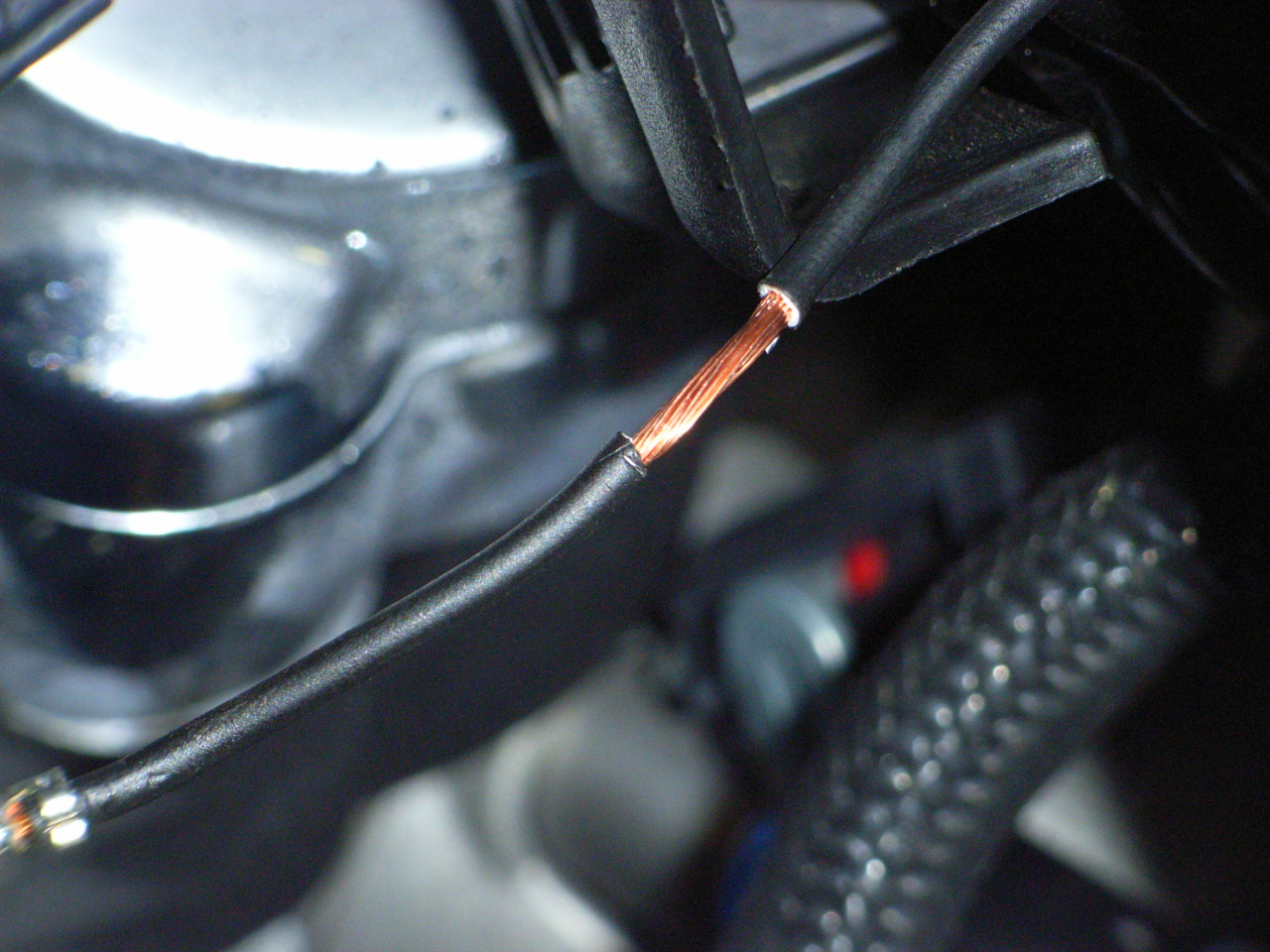

まず、上記のように被覆を外します。








次に追加分の配線を巻き付けます。











そして、ハンダ付けをし、収縮チューブで被覆して分岐完了!!











そして、コネクターに差し込み、電源とアースの確保ができました!












ヒートデーモンズ側の電源とアース配線にハーレー純正端子を付けて…











元に戻せばOK!!

純正オプション品の様な接続で整備性も抜群です!!









気になる温かさは大丈夫でしょうか?

ランプの点いている位置がスイッチになります。温かさは4段階とOFF。
ハンドルの中に入れては中々温まらないだろうと思ったのですが、3分程度で温かが感じられます!!

素晴らしいですね!!
ハーレー純正ハンドコントロールに対応し、クロームスイッチハウジング用にクローム仕様のスイッチもラインナップされています!


これで、寒い冬も乗りきれますね♪
